    广西柳州窑埠古镇太阳能热力工程案例简析

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。
1 项目概况
窑埠古镇雅居规划小区项目位于广西省柳州市。柳州市地处广西壮族自治区中北部,是我国西南地区重要的交通枢纽。柳州市平均年太阳辐射量399~462kJ/cm2,南部多于北部,一年中以7、8月高,1、2月低。年平均日照时数1250~1570h。窑埠古镇雅居规划小区项目由柳州市建筑设计科学研究院设计,规划建设用地面积62336.88m2,其中代征城市道路面积12157.78m2,城市绿化控制范围2977.23m2。
建筑布局:根据基地特点,拟定以多层和高层混合住宅小区为主,沿规划道路一侧留有不少于50%的通透面。小区公共设施配套齐全,市场、托儿所、活动中心、居委会、物管公司、公厕设计均满足规划要求。地下车库设置在景观大道和部分住宅以下,满足停水要求。图1为窑埠古镇雅居规划小区。
2 设计资料

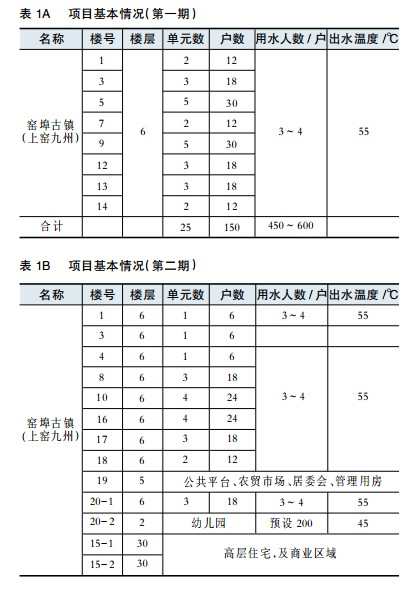

1.项目基本情况(见表1A、表1B)。

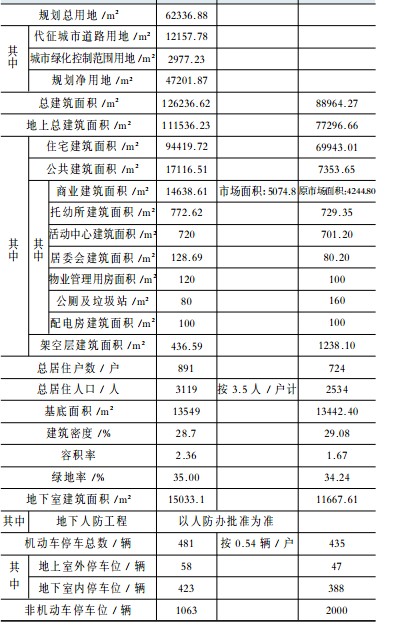

2.主要技术经济指标(见表2)。



3.日用热水量:160(L•户)/d,合计300户(第一期)。
4.热水供给方式:定段供水
5.冷水计算温度:15℃
6.热水计算温度:55℃
4系统设计方案

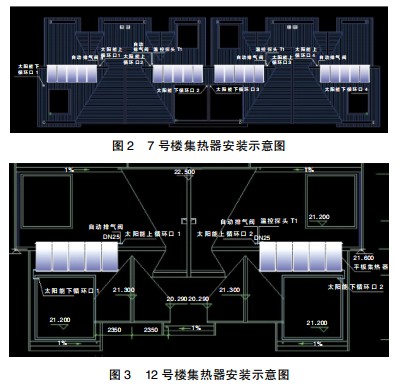

根据房地产开发商提供的人数以及设计院提供的图纸,结合现场的勘查,针对每一栋楼做出相应的设计,主要是集热板安装的数量,水箱放置的位置,管路走管的路径等。终设计方案定为1号、5号、7号、9号、12号楼采用方形水箱,放置在楼梯顶层或者闷顶层,采取单单元集中集热—集中供热方式;3号楼采用圆形水箱,放置在楼梯顶层,采取单单元集中集热—集中供热方式;13号、14号楼采用圆形水箱,放置在楼顶顶层,整栋楼采用集中集热—集中供热方式,所有水箱均相应地设计有电辅助加热功能。图2为7号楼集热器安装示意图,图3为12号楼集热器安装示意图。

5系统控制说明

5.1冷水进水控制方式

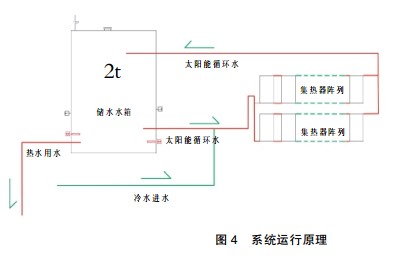

水箱进水控制方式及太阳能热水器循环控制方式。利用定温型控制方式,当太阳能热水器出水端的温度达到设定值后,打开上水电磁阀,通过集热板进水。如果遇到阴雨天、极寒天气,则采用定时和水位控制的方式进行上水。图4为系统运行原理。
5.2电加热启动控制方式
通过智能控制器,设定好电辅助加热的启动方式。在下午某一个时间段,如果水温还达不到设定的要求,则开始进行补水,同时在一定的条件下启动电加热辅助加热水箱内的水,满足当天的热水需求供应。
5.3系统回水的控制方式
为了提高用水的舒适度,同时减少用户在用水的时候等待时间过长,造成水资源的浪费,本系统设计了回水系统。利用智能控制器的定时、定温功能,设定好参数,控制回水循环泵的工作时间,达到要求。
5.4系统的防冻设计
柳州市一般不会出现0℃以下的温度。系统设置了排空防冻的功能,等回水管内某一个点的检测温度低于3℃,太阳能热力系统的强制循环泵就停止,防冻排空电磁阀打开,将太阳能集热器和循环管内的水排到储热水箱内,从而达到防冻的效果。
6太阳能热力系统减排量计算
第一期工程,系统共提供约50t的热水,每年可以:
1.节约标准煤196.1t;
2.减少CO2排放490.3t;
3.减少SO2排放4.9t;
4.减少NOX排放2.6t;
5.减少粉尘排放0.7t。
7热水运行费用测算
1.按照一个单元2t热水计算。单个单元供36~48人日常用水,人均40L/d,24h供应。水箱设计为2000L,太阳能集热面积为20m2~28m2之间,在环境温度为20℃,进水温度为15℃时候,加热到55℃,年均无霜期按284d算,电加热辅助时间为82d,约为23%。
