    天津川水园阳台壁挂式太阳能热水系统

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。
华厦津典三期川水园项目是天津住宅集团开发建设的国家康居住宅示范项目,更是天津鼎级品质的居住区。项目各项优势明显,容积率仅为1.58,是城市中心罕有的低密度住区,绿地率为40%,该项目是整个梅江生态居住区的收官之作,位置座落于天津市梅江生态居住区的核心位置,区位优势明显。在该项目中有703户住宅安装了平板太阳能热水系统。
华厦津典三期川水园项目(见图1)

1系统解决方案
天津市的地理位置为:北纬39°05,东经107°04。年平均日太阳辐照量:16340kJ/(㎡/d),倾角等于当地纬度。
设计每户采用一台100L平板壁挂式太阳能系统来提供生活热水,系统采用强制循环。阳台强制循环系统采用水箱水温与集热器介质温度的温度差,利用循环泵强制驱动集热器介质向水箱流动,使储热水箱中的水不断提高温度,满足热水用水要求。
强制循环系统由平板集热器、循环泵站、储热水箱、集热管道、全自动控制仪组成。该系统充分实现与集热器与建筑的结合,平板集热器镶嵌与建筑的立面墙体,管路进行暗埋,并采用大理石板进行装饰,结合巧妙、美观。

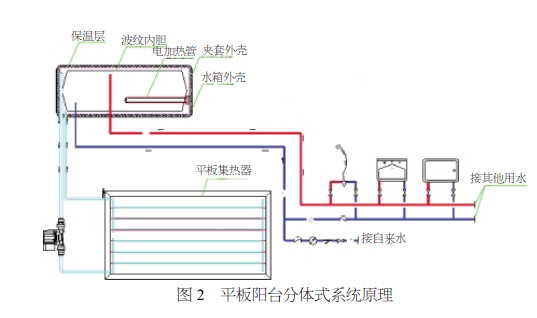

1.1平板阳台分体式系统原理(见图2)

1.2系统说明
系统采用全自动运行、防干烧电辅助加热,由微电脑控制的夹套承压水箱。
本系统采用双循环换热系统,即水箱的夹套层与集热器流道、连接管道三者构成一个循环系统;内胆与系统外的管道构成另一个循环系统。
温差循环:水箱内胆里的水是通过夹套层的介质实现换热,但水与介质并不相通:在太阳光的照射下,集热器流道内的介质被加热,介质温度升高,当集热器的温度高于水箱温度>5℃时,控制器开启温差循环泵,通过循环加热水箱中的水。当温差<2℃时,停止循环。将集热器中的热量不断加热水箱中的水,形成自然循环,如此往复将水箱内的水加热。
采用双循环换热系统目的:一是为了解决寒冷天气不能抗冻的问题;二是使水质纯净无污染。
辅助加热:热辅系统构成辅助热源部分用于太阳能辐照不足或对水温要求较高时补充热量。该功能自动控制,根据用户要求自行启动,确保在太阳能供应不足时系统仍能够满足用户的需求,有高加热温度限定。
压力限定:该功能通过部件的压力、温度感应自动执行,确保蓄热系统能够在安全压力、温度条件下正常工作。
防冻功能:该功能由系统原配循环工质防冻液完成,防冻液冰点-35℃,确保系统管路在持续低温-35℃下畅通。
承压式出水,由自来水直接顶出热水使用。
2施工技术工艺说明

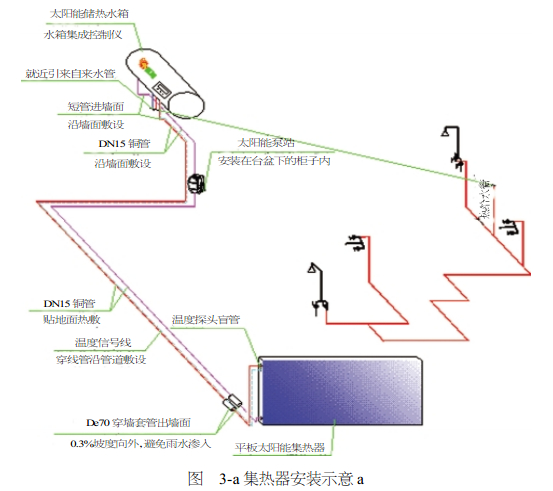

2.1集热器安装示意图(见图3)


根据建筑预留未知,定做集热器,采用高强度铝合金固定件将平板太阳能集热器固定在建筑立面预留的位置上,使集热器和建筑立面平齐,融于建筑。
集热循环进、出管穿墙孔:在集热器上端水嘴位置用水钻打∮83的穿墙孔。介质循环管路由此穿过和集热器背出口的连接口连接。

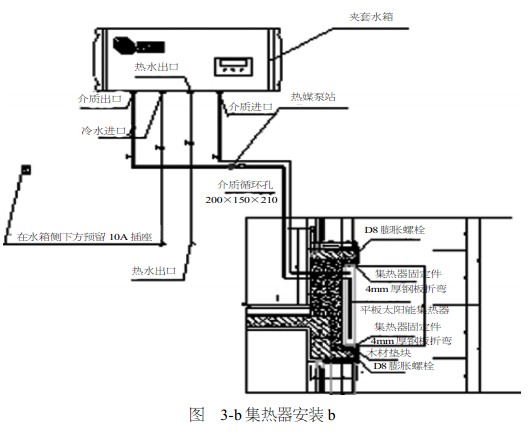

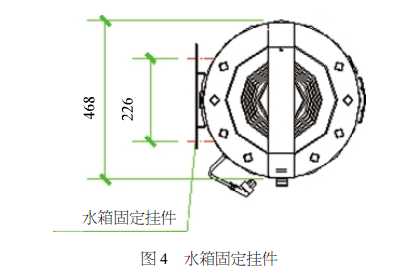

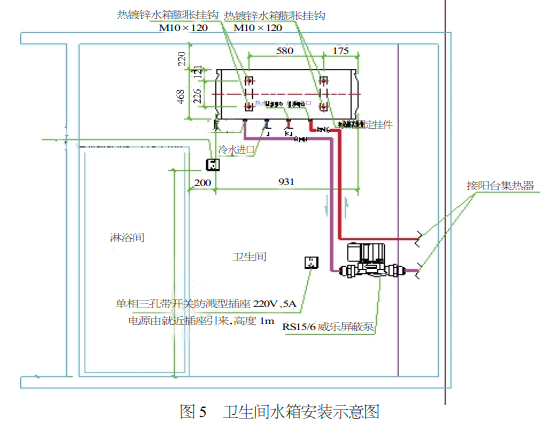

2.2水箱安装(见图4和图5)


水箱按照图纸所示位置安装在卫生间内,采用卧式搪瓷内胆水箱,通过固定挂钩和水箱背部的挂钩固定,固定尺寸如图纸中所示,并在水箱安装位置预留三孔防溅型插座。
2.3泵站、管路连接
介质循环管路采用华泰DN15紫铜管,按设计图纸所示管路走向铺设管路,紫铜管外包25mm厚橡塑保温管,用∮40的固定卡固定,管路保持横平竖直。
泵站安装在卫生间面盆下面,装修单位制作橱柜将泵站隐蔽,泵站需要安装空间和预留尺寸如图7所示。
2.4水箱冷水进水口加装安全阀,当水箱压力高于0.7MPa时,安全阀打开泄压,通过溢流管将水排至地漏。
3设备的选型计算

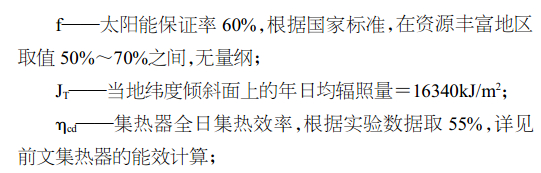

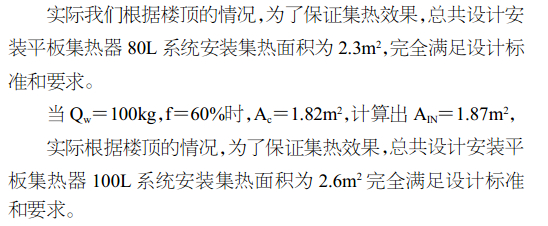

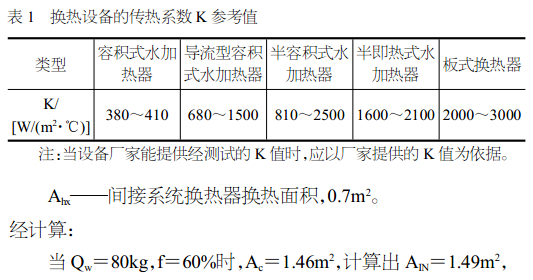

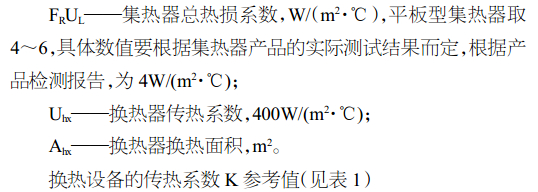

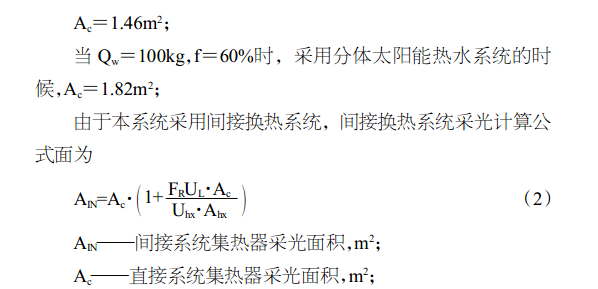

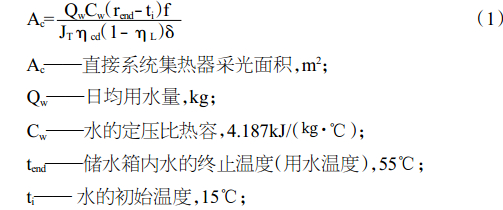

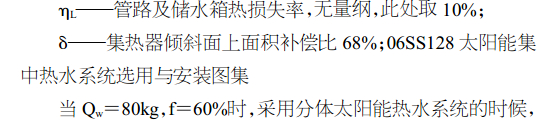

直接集热系统采光面积计算

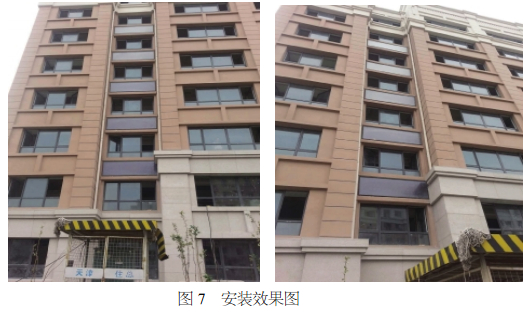

4安装效果
