    太阳能热水工程-分体无线阳台壁挂控制器研发与应用

根据承压分体式阳台壁挂太阳能热水系统的特点,分析了分体无线式控制器的参数、功能特点,介绍了TMC分体无线阳台壁挂太阳能热水控制器的使用方法,以供大家参考。 关键词分体无线阳台壁挂智能控制 1前言 TMC太阳能热水系统控制终端适用于承压分体式阳台壁挂。采用无线通讯技术,无需任何布线即可轻松实现远程操控;应用分布式控制方式,可以在多个地点同时查看与控制。随时随地查看温度水量等状态。大屏幕液晶显示,实体按键,外观豪华时尚,尽显不凡品味。 2适用系统组成 1.1个太阳能集热器阵 2.1个水箱 3.1个集热循环泵(阀) 4.1个辅助热源 5.4个温度检测点 6.1个功能选择输入(短接=强制集热循环;开路=自然集热循环) 7.1套分体承压式太阳能控制器(主机、从机) 8.T1—太阳能集热器温度传感器(可选,不需要集热循环泵控制时可不安装) 9.T2—水箱下部温度传感器(可选,未安装T2时,相关温度控制由T3提供温度值) 10.T3—水箱上部温度传感器 11.P1—集热循环泵(可选,不需要集热循环时可不安装) 12.H1—辅助热源可选。 3、技术参数及接口 1.使用电源:AC220V±10%; 2.测温精度:±1℃; 3.太阳能集热器测温范围:-20~220℃; 4.水箱或管路测温范围:-20~110℃; 5.可控循环泵:1个,≦750W; 6.可控电加热:1个,≦3000W; 7.输入(3路) 集热器温度(选配):1个,配高温感温头≦200℃耐高温线≦200℃; 水箱底部温度:1个,配NTC10K感温头≦125℃PVC线≦105℃; 水箱上部温度(选配):1个,配NTC10K感温头≦125℃PVC线≦105℃。 8.输出(2路) 1个控制循环泵(或三通电磁阀); 1个控制辅助电加热。 9.漏电动作电流≤10mA/0.1S; 10.通讯:无线通讯距离:可视距离200米穿墙层数3层。 4产品控制仪表操作说明 4.1控制器外观(见图1)

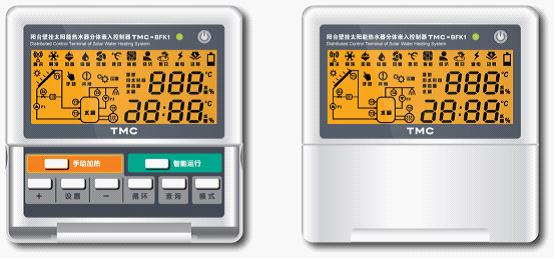

图1控制器外观

4.2界面图标 水箱温度、北京时间/热水存量、工作模式、集热循环泵图标、辅助加热图标、通讯状态。 4.3按键功能及操作说明 1.关机键 可以实现软件关机,手动关闭所有负载输出;主机处于休眠状态。 操作方式:在开机状态下,按关机键3秒,控制仪进入关机状态,显示器显示“OFF”,主机所有输出关闭。再次按关机键3秒,控制仪重新进入开机状态,主机重新进入自动状态。 2.手动加热键 手动启动和关闭辅助电加热。手动关闭电加热后,在电加热关闭状态,按”手动加热”键执行手动加热。如果水箱顶部温度T3≥手动加热温度(默认50℃,可设置),不执行电加热;如果水箱顶部温度T3<手动加热温度,启动电加热,加热到水箱顶部温度T3>手动加热温度后停止。手动关闭电加热后60分钟内,禁止自动启动电加热(手动仍有效)。 3.一键智能 按”智能运行”键3S,智能标志闪动3次,恢复默认用户设置。工作模式为”智能”。 4.设置键 待机状态下按”设置”键,进入参数设置状态。 5.+上调键 在设置状态,用于修改设置数据。 短按—参数加1,增加到大值后返回到小值; 长按2S—参数连续调整,每200ms加1,增加到大值后返回到小值。 6.-下调键 在设置状态,用于修改设置数据。 短按—参数减1,减小到小值后返回到大值; 长按2S—参数连续调整,每200ms减1,减小到小值后返回到大值。 7.功能键 设置状态下,按”功能键”可以立刻返回。待机状态下,按”功能键”用于集热循环泵的手动启动和关闭。 8.显示键 用于手动查询各个温度点的温度。待机状态下,温度显示区显示的是水箱顶部温度T3,按”显示”键,依次显示其他温度点的温度。 9.模式键 有两种工作模式可选,智能模式和经济模式。默认模式是智能运行模式,自动温差循环,定时加热有效。各项功能按照软件自动设定智能运行,在智能模式下按“模式”键,选择”经济”模式,显“经济”图标,在经济模式下,定时加热功能无效,从而达到节能降耗的目的在经济模式下按“模式”键,显示“智能”图标,此功能开启。 10.按键长按说明 只有”关机”键”上调”和”下调”键以及具有长按功能,当有一个键被按下时其他按键无效,如果当前按键是”关机”键”上调”和”下调”键时,其他按键按下不影响当前按键连续功能,只有当前按键放开时其他按键才可以有效. 5功能参数设置 产品在出厂时,厂家已对大多数参数设定有默认值,以简化用户操作。一般不需用户重新设置,只需要按”智能运行键”即可自动按照默认的智能运行条件运行。厂家及用户的参数设定如下: 1.用户参数设置(用户设置项,尽可能简化)(见表1) 用水时段,即是用户需要用水的时间点。在此时间点之前,运用智能模糊控制,提前上水到用户设置的水位,加热到用户设置的温度,保证用户在预定时间点有需要的热水使用。 表1用户参数设置 功能代号含义设定参数(默认) 用水时段1用户需要用水的时间点107:0045℃ 用水时段2用户需要用水的时间点212:0040℃ 用水时段3用户需要用水的时间点317:0050℃ 北京时间修改北京时间 2.厂家参数设置(厂家配置完成,一般不需用户设置)(见表2) 表2厂家参数设置 功能代号含义设定参数(默认范围) 水箱HLC手动加热温度/℃50(30~80) 水箱ELC自动恒温温度/℃OFF(30~80)50 水箱E1S自动恒温开始时间17:00(00:00~23:00) 水箱E1E自动恒温结束时间09:00(00:00~23:00) 水箱DG杀菌功能OFF(ON~OFF) 温差ON集热循环启动温差/℃8[(OFF+2)~20] 温差OFF集热循环关闭温差/℃4[0℃~(0N-2℃)] 6主要功能说明 6.1显示状态 通电后从机显示屏全显2s,然后进入正常显示,首次通电时处于关机状态,之后的通电状态会记忆断电前的状态与工作模式。 6.2水箱热水存量显示(与北京时间交替显示) 水箱上部温度T3<35℃时水箱热水存量显示为0%; 水箱顶部温度T3>70℃时水箱热水存量显示为100%; 分成5等份,分别显示0%、20%、40%、60%、80%、100%(35、45、52、60、68)。 6.3集热循环(太阳能循环泵温差调节)—选择强制循环时启用此功能 当太阳能集热器(T1)和水箱(T2)之间的温差达到启动温差(温差ON),太阳能循环泵(P1)启动。当太阳能集热器(T1)和水箱(T2)之间的温差降到关闭温差(温差OF),或水箱(T3)达到其水箱的高温度(水箱SEH),太阳能循环泵(P1)关闭。此功能启动后,显示屏显示”温差”。 6.4全天候定时 具有3个定时时间段定时功能,能满足用户早、中,晚,随时使用热水的需要;在用水时段之前一段时间如果水箱顶部(T3)温度达不到“设定温度”,则辅助热源(H1)启动,直到水箱顶部(T3)温度升高至”设定温度”+5℃,辅助热源(H1)关闭;采用模糊控制,自动调整提前量,既保证用户按时有足够的热水使用,又节省了资源。 6.5太阳能集热器低温保护—选择强制循环时启用此功能 当太阳能集热器温度低于集热器低温保护设定温度(太阳能集热器CEL)时,太阳能温差循环泵(P1)将停止工作,即使满足温差启动条件,循环泵(P1)也不启动;当太阳能集热器温度高于太阳能集热器低温保护设定温度(太阳能集热器CEL)+3℃时,太阳能温差循环泵(P1)将重新允许启动,退出太阳能集热器低温保护。此功能启动后,显示屏显示“太阳能集热器CEL”,与温度交替闪烁显示。 6.6太阳能集热器防冻保护—选择强制循环时启用此功能 冬季当太阳能集热器温度降至太阳能集热器低温保护温度值(太阳能集热器CFC)时,循环泵(P1)开启。当水箱温度(T2)降至低温保护温度值(太阳能集热器CFC)时,立即启动电加热至20℃。当太阳能集热管温度升高到低温保护温度值(太阳能集热器CFC)+3℃时,自动关闭循环泵(P1)退出防冻保护。此功能启动后,显示屏显示“太阳能集热器CFC”,与温度交替闪烁显示。 6.7自动恒温模式 恒温控制功能开启时,低于设定温度(自动恒温温度可设置,默认50℃)5℃启动电加热直到设定温度。 6.8自动恒温允许时间(峰谷用电) 默认每天16:00~9:00为自动恒温允许启动时间段;时间可以设置。 6.9杀菌功能 为了防止水箱长时间水温较低而产生细菌,影响用户健康,控制仪以7天为一个周期,自动检测储水箱内温度;如果在这个周期内没达到过70℃,则恢复系统出厂设置,即在星期日(本机无日历,设为第7天)的01:00开始启动辅助加热,加热至70℃后停止加热,杀菌完成。此功能启动后,显示屏显示“dg“,与温度交替闪烁显示。 6.10掉电记忆功能 在掉电情况下,测控仪会保存用户掉电之前设置的所有参数,当上电时,测控仪会按掉电前设定的模式及功能参数继续运行。 6.11故障处理 当发生故障时,屏幕显示“E2”、“E5”。 E2—温度传感器T2短路或开路故障,T2故障; E5—电加热保护故障,连续2小时加热,温度上升不到3kW•h,辅助加热H1停止工作,重启系统或者北京时间为00:00后恢复待机模式。
