一、概况
“天地新城”是天地房地产开发有限公司开发，南京金海设计有限公司设计的一个多层住宅小区，地处南京市江宁区岔路口。整个小区的总建筑面积约30万㎡。本工程内容为50栋住宅采用太阳能供应生活热水。住宅楼为6层，总建筑高度21.6m，坡屋面，且在坡顶下设有玻璃暖房。户型一梯两户，总计住户为1800户。整体式家用太阳热水器设置在玻璃暖房里。
南京地处北纬32°03’，属于太阳能资源Ⅲ类资源一般区。全年日平均太阳辐照量为13316KJ/㎡。
甲方要求：本小区以太阳能作为小区24小时供应生活热水的主要热源，不设置辅助加热装置，当太阳能不足时，由业主自行用其它能源作为补充。
二、设计参数的确定
1、热水用水标准
根据《建筑给排水设计规范》GB50015-2003之热水用水定额，住宅按60L/人•d计算。
2、供水温度
设计热水温度60℃，冷水计算水温5℃。
3、水源及水质
热水水源由城市自来水给水管网供给，水质符合现行《生活饮用水卫生标准》。
三、太阳能集热系统的设计
1、太阳能集热系统的选择
本工程采用集中设置，分户供热式太阳能热水系统，集热器采用整体式家用太阳热水器。
2、大日用热水量
Qrd=m•q=3×60=180L
式中Qrd——大日用水量（L）；
m——用水人数，3人；
q——热水用水定额，60L/人•d。
甲方要求：每户设置一个水箱容积为80L，不带电加热的整体式家用太阳热水器。
3、太阳能集热系统设计
（1）太阳集热器及相关参数
采用江苏太阳雨太阳能有限公司的“太阳雨”TYQBCB-80/0.03/45型整体式（家用）全玻璃真空集热管太阳集热器，真空管规格为￠47×1500mm。每组集热器有14根全玻璃真空管。水箱容积为80L，水箱内胆材质采用SUB304不锈钢板，壁厚0.8mm，采用聚氨脂发泡保温。水箱外壳为白色彩钢板。
（2）集热器平面布置

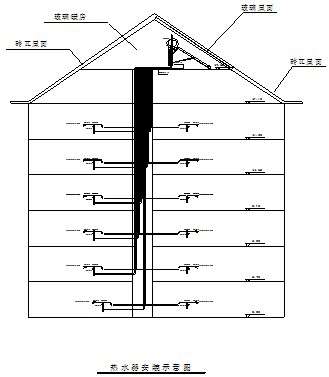

本工程集热器按一字型设置在建筑坡顶下的玻璃暖房内，并与预留在屋面上的连接件连接。集热器安装倾角为45°。布置示意图如下所示：

四、选择辅助热源
甲方要求：每户设置一台不带电加热的整体式家用太阳能热水器。
五、热水供应系统设计
1、供热水系统选择
甲方要求：以户为单位独立设置太阳能供水系统，集热器设置在屋面上，与建筑完美结合，每户一套独立的太阳能热水系统（包括整体式集热器、管道及控制系统），互不干扰。每套系统的冷水进水管和供热水管均设置在管道井内。本工程室内热水系统及其保温均由设计院设计。
系统特点：
1）每户一个独立的系统，控制简单，管理方便；
2）太阳集热器设置在屋面玻璃暖房内，原有空间得到充分利用；
3）本工程太阳热水系统统一设计，统一施工，与建筑同时使用。
运行原理：
系统为自然循环运行，即利用传热流体的密度变化来得到集热器与贮热水箱内流体循环，以达到加热水箱内水体的目的。系统采用重力供水。
六、保温技术
1、保温材料选用
系统的冷水补水管及供热水管均采用橡塑保温，管道保温厚度为50mm，水箱内胆采用食品级不锈钢板，外壳采用白色彩钢板，之间采用聚氨酯发泡保温，保温厚度为80mm。
2、保温方式
（1）管道保温材料的选择及保温结构
管材选用PEX热水管，采用橡塑保温，厚度为50mm，外扎涤纶镀铝薄膜保护。
（2）水箱的保温材料的选择及保温结构
水箱采用聚氨酯发泡保温，厚度为80mm，水箱外壳为白色彩钢板。
七、太阳能热水系统性能评定
本工程部分系统已经投入使用，根据运行情况，工作正常。系统评定如下：
（一）家用整体式太阳热水系统技术参数
1）太阳热水器名称：整体式家用太阳热水器
2）产品规格型号：TYQBCB47/1500/14-80/0.03/45°-D
3）太阳集热器类型：全玻璃真空集热管太阳集热器
4）真空管（每台）：14支
5）真空管规格：￠47×1500mm
6）太阳集热器安装倾角：45°
7）太阳集热器排列方式：朝南，一字型设置
8）每台采光面积：2㎡
9）有无反射板：无
10）贮热水箱有效容积：80L
11）贮热水箱是否承压：非承压
12）贮热水箱材料：内胆不锈钢板制作，外壳白色彩钢板
13）整体式太阳热水器安装位置：太阳集热器安装在坡顶下的玻璃暖房内，控制仪安装在室内
14）整体式太阳热水器运行方式：自然循环
15）整体式太阳热水器控制方式：自动化控制
（二）家用整体式太阳热水系统评估意见：
整体式家用太阳热水系统结构简单，使用简捷，每户一套独立的热水系统，互不干扰。集热器设置在坡顶下的玻璃暖房内，充分的利用了屋面的空间资源，达到了与建筑一体化的效果。系统经过投入使用后，运行正常，真空管内吸收涂层颜色均匀，无脱落发白现象，管道接头无裸露现象。
八、经济分析

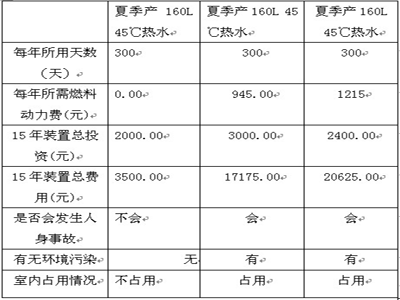

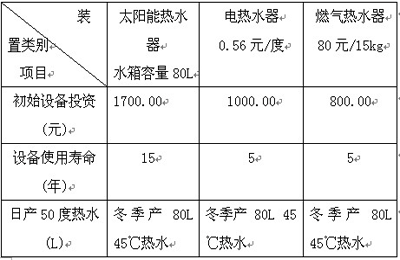

1太阳能热水（单户）费用与其它方式的比较


2、计费方式：每户独立计费
3、热水价格：系统不带电加热，每户热水按所用的自来水费计算。

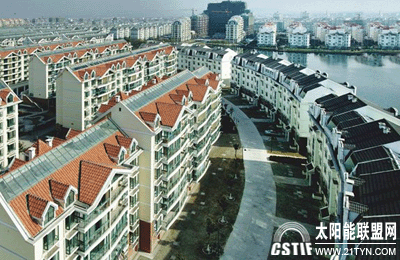

案例照片
