一、该工程基本概况
1、日设计提供140吨50℃左右热水，安装太阳能集热面积1862.5㎡；
2、全自动化智能控制，傻瓜式操作；
3、浴室采用IC卡智能取费系统，单管恒温供水；
4、得热量大：通过“国家太阳能热水器质量监督检验中心（北京）”检测，热性能全面达标，日得热量q≥7.0MJ/㎡，温升25℃；
5、系统充分考虑安全因素：防风等级≥10级，屋面太阳能集热器设置避雷装置，充分考虑结构荷载问题，并与设计院进行签字确认；
工程竣工日期：2006年6月
工程从施工完毕调试运行后至今使用效果良好，得到使用方的好评。
二、本方案设计指标
1.本系统以全年使用为设计基准；
2.本项目太阳能系统采用YXYG47*1500*50型三高集热模块15组，系统总集热面积为90㎡，在设计条件下（集热面上的全年日平均太阳辐照量为17.5MJ/㎡）太阳能系统的保证率为0.75，平均每天足可产生温升充足的洗浴热水。冬季和阴雨天气等辐照量不足情况下，由辅助能源提供。
三、气象资料
1、基础水温：10℃

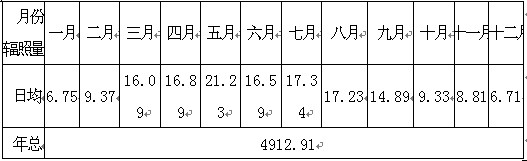

根据国家气象中心提供的《中国气象辐射资料年册》（2001年），北京市（观测站区站号：54511；纬度北纬39o48´东经116o28´）的月日均及年总辐射数据（单位MJ/m2）：

系统考虑全年使用，选用我公司生产的YXYG47*1500*50型三高集热器，集热面倾角为30°，在太阳能集热器倾斜面上北京地区太阳平均辐照量春秋季按20MJ/m2；夏季按23MJ/m2。冬季按17MJ/m2。此处取平均辐照量17.5MJ/m2(偏重于冬季值)
四、太阳能运行原理说明
系统采用温差循环式太阳能热水系统，24小时提供热水,在天气晴好的情况下，储水箱中的水利用太阳能加热，阴雨天气辐照不好的情况下，由辅助能源补充提供能量。
水温水位显示：仪表显示水温水位。
定水位补水：当保温水箱水位低于设定水位（3水位）时，电磁阀自动打开，给集热水箱补水，水箱到达设定水位时或水满时，电磁阀自动关闭;
温差循环（集热器与水箱间）：集热器温度T1与水箱A中的水温T2温差≥5℃时，循环泵P1启动，将集热器中热水打进保温水箱A当两者温差≤2℃时，循环泵P1自动停止。
高温断续循环：当集热器温度高于95℃，且仅高于水箱温度2～10℃范围内时，循环泵P1每循环10分钟，停20分钟（防空晒）。
防冻电热（伴热带）：冬季当管道中水温低于10℃时，电伴热带启动，到达15℃时停止。
定时定温电辅助加热：当水箱中的水温在设定时间内低于45℃时，辅助电加热对水箱中水进行加热，到达设定温度停止，以保证用户使用。
定时定温管道循环：在设定时间段内，当管道的温度小于35℃时循环泵启动，达到40℃时泵停止，保证客户打开就有热水。
出水增压：当水龙头打开的时候，增压泵P2会自动开启，以满足顶层用户的用水需求。
五、设计依据参阅标准
1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》
2、GB50015-2003《建筑给水排水设计规范》
3、GB/T17581-1998《真空管太阳集热器》
4、GBJ17-88《钢结构设计规范》
5、GBJ9-87《建筑载荷规范》
6、GB4272-92《设备及管道保温技术通则》
7、GB4706.1-1998《家用和类似用途电器的安全通用要求》
8、JB4088-1999《日用管状电热组件》
9、《室内用热水、热力供应设计规范》
10、GB/T17219-1998《生活饮用水输配水设备及防护材料的安全性评价标准》
11、GB50303-2002《建筑电气工程施工质量验收规范》
12、GB50258-1996《电气装置安装工程1KV及以下配线工程施工及验收规范》
13、GB50207-1994《屋面工程技术规范》
14、GBJ242-82《采暖与卫生工程施工及验收规范》
15、JBJ242-92《民用建筑电气设计规范》
16、GBJ93-86《工业自动化仪表工程施工及验收规范》
17、GB/T10800-89《隔热用聚氨酯泡沫塑料》
18、GB/T12464.1-1998《焊接质量要求、金属材料熔化焊》
19、NY/514-2002《家用太阳热水器储水箱》
20、GB/T18708-2002《家用太阳热水系统热性能试验方式》
21、NY/T343-1998《家用太阳热水器技术条件》
22、NY/T6510-2002《家用太阳热水系统安装、运行维护技术规范》
23、NY/T513-2002《家用太阳热水器电辅助热源》
24、GB/T10800-89《隔热用聚氨酯泡沫塑料》
25、GB/T50364-2005《民用建筑太阳能热水系统应用技术规范》
26、GB/T123936-1991《太阳能热水用术语》
27、01SS105《常用小型仪表及特种阀门选用安装》

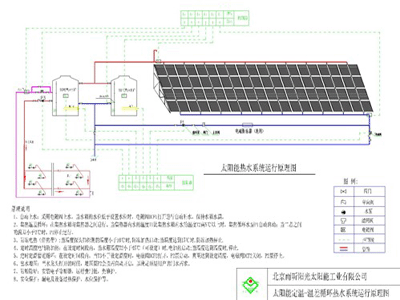

六、系统原理图
