一、工程概况
三亚山水国际小区位于海南省三亚市凤凰路88号，是由中国首都机场集团公司鼎力打造的集居住、休闲、度假为一体的山水生态养生城。项目总占地2517亩，总建筑面积逾100万㎡，其中E6区峰秀阁由15栋高层组成，总计726户。应开发商要求，使用太阳能热水系统提供生活热水。该项目于2008年12月竣工，2009年1月开始投入运行，运行状况符合设计要求。
二、设计参数
1、太阳能资源：

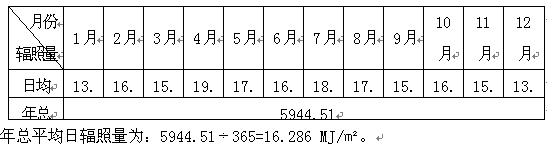

根据国家气象中心提供的全年太阳辐照资料《中国气象辐射资料年册》全国各地水平面总日射月均日辐照量及年总辐照量数据（单位MJ/m2）。

2、热水设计参数：

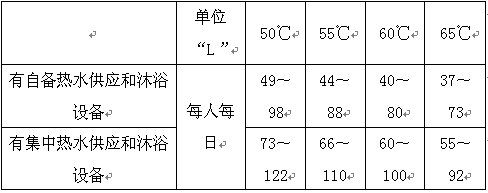

热水用水标准参考《民用建筑太阳能热水系统工程技术手册》中“住宅”用水量，见下表

根据上表：选择日用水定额：60L/（人•d）
3、设计负荷：
（1）用水人数：每户以3人计。

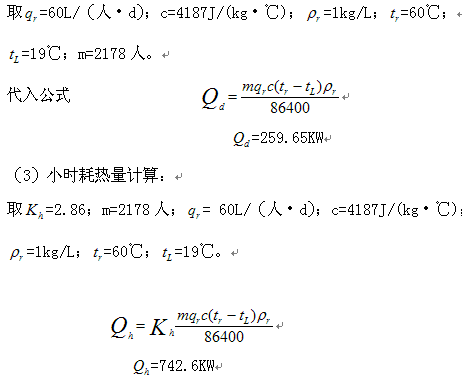

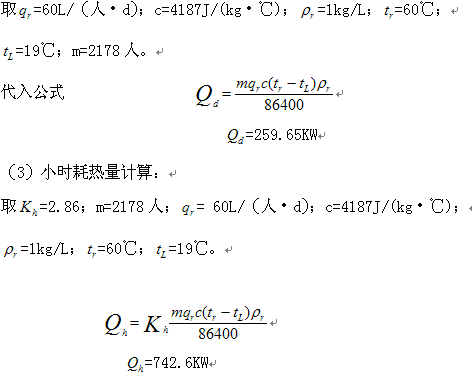

（2）系统日耗热量计算：

4、系统形式：太阳能热水系统用于小区二十四小时生活供热水，电辅助加热。
5、系统设计所采用的主要设备的参数：
5.1太阳能集热器面积计算：

综合考虑当地的气候条件、太阳能全年使用状况及建筑物屋面情况，选用286组桑乐横排集热器（型号：SL-LJ-1.8-52）。
5.2该系统主要设备参数配置：
集热器面积总计：1887.6m2；电辅助加热功率：600KW。
5.3集热器模块主要参数：

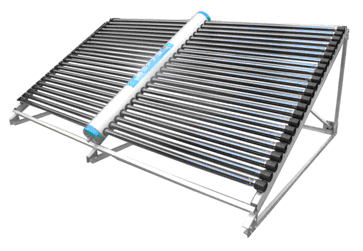

5.3.1集热器

集热器联箱支架由优质铝合金型材（A16063）加工制作；内胆采用进口1mm厚的进口不锈钢管SUS304-2B制作；保温材料选用进口聚氨脂高压整体发泡，保温层厚度为60mm。
主要参数：
型号：SL-LJ-1.8-52
占地面积：6.2平方米
尺寸：东西：3700mm南北：2200mm
真空管数量：52支Ф58mm长1800mm全玻璃真空管
框架材料：铝合金型材
5.3.2真空管
本系统采用“桑乐”多靶高标真空管，质量标准符合国家标准GB/T17049-2005的要求，其中多项技术指标已超出国家标准。
5.3.3控制系统
该项目控制系统设计为无人值守的全自动运行，无须专人管理。工程控制仪是由桑乐公司开发并具有独立知识产权的控制仪表，配套桑乐太阳能热水工程和桑乐控制系统使用。控制仪采用单片机为控制核心并且用数码显示各系统状态温度和蓄热水箱水位。
主要功能：数码显示水温水位、自动上水、定温放水、温差循环、自动防冻、出水温度任意设定、故障报警、时间控制、防空晒、防过热等多重保护等功能。

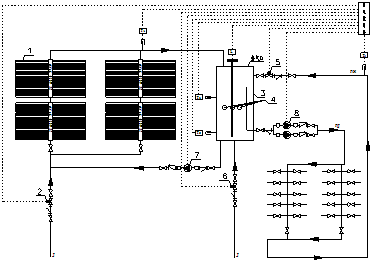

6、太阳能热水系统运行原理

6.1.定温放水：当T1到达设定温度，且贮水箱水位L＜90％时，电磁阀2启动；当T1低于设定温度-3℃时电磁阀2关闭。
6.2.温差循环：当T1－T2≥6℃，且贮水箱满水时，温差循环泵7启动；当T1－T2≤2℃，温差循环泵7关闭。
6.3.辅助加热：贮水箱温度T3＜电加热设定温度-3℃时，电加热开启；T3达到设定温度，电加热停止。
6.4.水位保护：当水位L＜50％时，补水电磁阀6开启；当水位L≥60%时，补水电磁阀6关闭。
6.5.管道循环：室内管道温度T4＜设定温度时，管道回水电磁阀5开启；T4≥设定温度+5℃时，管道回水电磁阀5关闭。
三、设计方案的特点
该系统在设计时充分考虑太阳能与建筑一体化的需求，真空管集热器设计为嵌入式安装，利用集热器吸收并转换太阳能的特性取代屋面保温层的部分功能。贮热水箱设计为隐藏式安装，位于屋面专用设备间内。另外，该项目的公共照明部分全部采用太阳能光电系统，市电备用。热水给水采用分区给水户内减压方式，为防止冷热水出现“串水”现象，冷水给水采用上行下给方式，户内均设防倒流单向阀。
鉴于该项目的业主多为冬季来此度假，夏季入住率较低，故本系统设计了过热保护功能，当热水给水温度超过设定温度时，强制锁定温差循环泵，防止水温进一步升高。
四、经济效益分析
1、太阳能热水系统经济效益分析
根据甲方要求及用水实际人数，太阳能热水系统每天的日平均提供热水量130T，采用电辅助加热在阴雨天时备用。根据实地测量结果，总计可摆放集热器的面积为1887.6平方米，若采用太阳能热水系统，年节能指标为：

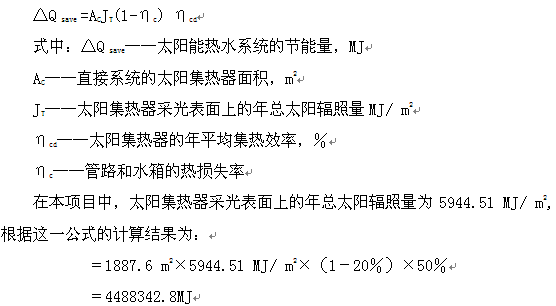

（1）每年节约的能量
每吨标准煤的热值为29308MJ，因此使用太阳能热水系统相当于每年节约153.1吨标准煤。
（2）减排指标
太阳热水器的环境效益主要表现在它对环境污染物的减排能力，即向大气环境减少排放CO2、SO2和粉尘的数量。据计算，太阳热水系统每节约1t标准煤，就等于减少向大气排放：CO2：0.72吨；SO2：0.02吨；粉尘：0.2吨。本项目的减排指标如下：
CO2：110.2吨SO2：3.062粉尘：30.62吨。

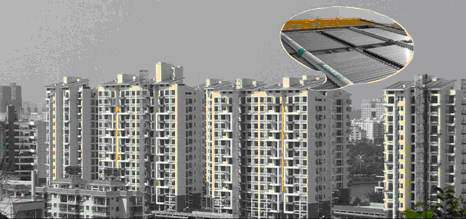

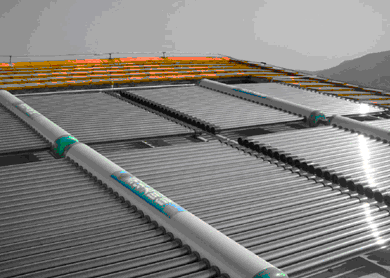

五、案例实景照片
