    济南龙力天润苑小区太阳能热水工程

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。
一、工程概况
  1、工程名称:济南龙力天润苑小区太阳能热水工程
  工程位置:山东省济南市建设路天润苑小区
  工程容积:4栋楼共计40吨
  2、工程概况
  该小区共有4栋居民楼,原先采用暖气换热进行冬季热水供应,春、夏、秋三季无热水供应系统,拟采用太阳能进行三季热水供应,冬季进行太阳能和暖气换热互补供水,通过协商,具体水量配置如下:

编号

楼号

单元数

单元户数

户数

配置水量

备注

1

1#楼

2

28

56

9吨

2

2#楼

2

28

56

9吨

3

3#楼

3

28

84

13吨

4

4#楼

3

20

60

9吨

下四层商业

合计

4栋

10

/

256

40吨

3、工程难点
  3.1安装面积不足
  由于天润苑属于14层小高层建筑,楼面上两单元间面积不足以安装足够的热水容量,同时,两电梯井严重挡光。
  3.2供水管网互联
  四栋楼的热水管网已经铺设完毕,为暖气站集中换热供水,四栋楼管网互通,对于太阳能单栋楼独立供水来说,需要较大的改造。
  3.3太阳能和蒸汽系统冬季互补
  换热站位于地下室,太阳能水箱在楼顶,暖气系统无法直接接入水箱中,而换热系统的供水管网又与太阳能供水系统相通,如何规避换热系统和太阳能系统的供水冲突,有机实现两个系统的对接成为本工程的关键。
  二、方案设计
  1、具体配置
  根据双方的商定,结合屋顶的实际情况,根据以大程度的利用太阳能能量为出发点的设计宗旨,各楼房配置的集热器数量如下:

序号

项目

1#楼

3#楼

4#楼

5#楼

合计

1

工程设计容量

9吨

9吨

13吨

9吨

40吨

2

集热面积

168.75m2

168.75m2

243.25m2

168.75m2

750m2

3

集热器数量

27组

27组

39组

27组

120组

4

集热器型号

TJRQ1550

TJRQ1550

TJRQ1550

TJRQ1550

/

5

真空管数量

1350支

1350支

1950支

1350支

6000支

6

真空管型号

Ø47×1500

Ø47×1500

Ø47×1500

Ø47×1500

/
  2、难点一:解决方案—-合理安置集热器(如何增大集热面积)

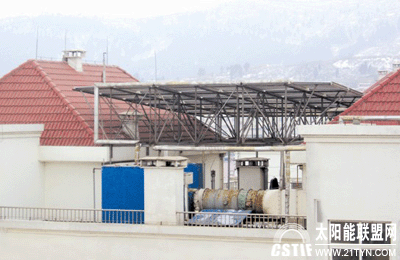

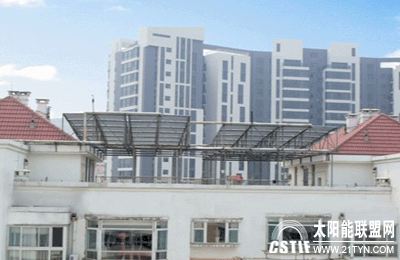

  由于电梯井的遮挡,楼面面积不足以安装设定数量的热水器。根据楼顶结构的实际情况,在楼面上设立承重基础,两相邻电梯井间用工字钢连成安装平面,工字钢用圆管支撑在楼面的承重基础上,这个安装平面避免了电梯井对采光的遮挡,在此平面上焊接集热器安装支架,具体见下图片:


  3、系统工作原理分析
  如下图所示:

  3.1自动定温上水
  集热器采集太阳热量,集热器温度T1≥T12(设定上水温度上限)时,上水电磁阀P1打开,集热器中的热水依靠自来水的压力顶到保温水箱中,当集热器温度T1≤T11(设定上水温度下限)时,上水电磁阀P1关闭停止上水,此过程反复交替,直到保温水箱的水位达到100%而转入温差循环。
  3.2自动温差循环
  集热器温度T1和保温水箱温度T2之差控制循环泵实现温差循环。二者温差△T=T1-T2,当△T≥T02(设定上限)时,循环泵M1打开,强制保温水箱中温度较低的热水和集热器中温度较高的热水进行热量交换,当温差△T≤T01(设定下限)时,循环泵M1关闭停止交换,此过程反复交替,保温水箱中的水温将持续提升。保温水箱水位低于80%后自动转为定温上水。
  3.3定时上水
  为保证水箱中水量在用水高峰期保持一定的热水供水量,系统可以启动定时上水功能,当水位低于预置水位时,该功能自动启动达到上水水位停止上水,该功能和定时加热功能同时启动,保证系统的用水水量。
  3.4自动光电转换
  当集热水箱水温T2≤T21(设定用水温度下限)时,辅助电加热系统自动启动,加热循环泵M3强制将热水箱和保温水箱进行热量交换,当T2≥T22(设定用水温度上限)时,辅助电加热和加热循环泵M3自动关闭。系统可以设定定时加热时段,用水高峰期前将水自动加热到设定用水温度。
  3.5自动管道防冻
  当集热管道温度T3≤T31(设定低温保护温度下限)时,循环泵M1自动启动,保温水箱中热水到达管道中防止管道冻结,当T3≥T32(设定低温保护温度上限)时,循环泵M1自动关闭终止循环。
  3.6热水供水定温循环
  当热水供水管道温度T4≤T41(设定定温循环温度下限)时,循环泵M3自动启动,水箱中热水到达管道中将管道中的冷水顶出,保证用户一开即有热水,当T4≥T42(设定定温循环温度上限)时,循环泵M3自动关闭,终止循环。
  3.7热水供水定时循环
  系统为保证用水高峰期的用户用水温度,可以选用定时供水循环,在设定的供水时间段,循环泵M3(或电磁阀)自动启动,将热水直接供应到用户,达到定时段的结束时间时,自动停止循环或供水。
  3.8自来水管道防冻
  当上水管道温度T5≤T51(设定低温保护温度下限)时,电热带自动启动,将管道加热防止管道冻结,当T5≥T52(设定低温保护温度上限)时,电热带自动关闭终止加热动作。
  4、难点二:解决方案—-供水管网改造
  根据管网的实际情况,该四栋楼为联通供水,供水管网互联,若解决不好,在冬季转换时会造成热水上溢到水箱,或各水箱由于水平位置不一而造成串水溢水。根据这种情况,我们将各楼房顶水箱供水管接到各楼房的总分支供水和回水管道上,在太阳能供回水管道和原先各楼的总分支供回水管道上分别串接电动阀,当太阳能温度达到供水温度时,分支供回水管道上的电动阀门关闭而太阳能供水管道上的泵阀打开,形成各楼房小范围内太阳能供水,当太阳能温度不足时,太阳能管道上的电动阀关闭而各分支管道上的泵阀打开,启用原先的换热供水。
  5、难点三:解决方案—-冬季换热系统的互补
  除冬季外,其余三季采用电辅助加热,冬季由于上述管道的改进,形成各楼房单独的小循环和整体四栋楼房的大循环,即冬季程序下,整体控制系统检测太阳能水箱的温度,当水箱温度达到热水供水温度时,系统将分支管道上的泵阀关闭实现太阳能单独供水,当水箱温度不足时启用原先管道大循环,屏蔽掉太阳能供回水管路上的泵阀,实现蒸汽换热供水。
  三、功能配置
  1、全自动控制功能
  根据工程的实际情况设计制作专用控制柜,对整个系统进行全自动控制。包括冷热水的上水和自动循环、热交换、储水保温水箱自动补水、供水管道热水定温循环、定温供水以及水温显示、温度调整、自动手动转换等功能,从而实现无人值守自动运行。
  2、自动上水和循环
  保温水箱的上水和热交换是通过控制柜控制循环泵及上水电磁阀利用定温上水和温差循环方式实现的。集热器吸收太阳能能量将联集箱中的水加热,当集热器温度达到设定温度时,上水电磁阀打开,通过自来水的压力将集热器中的热水顶到保温水箱中,当集热器温度低于上水设定温度时,上水电磁阀关闭,如此反复直到保温水箱水满后自动转化为温差循环不断提升水箱的水温。
  温差循环是通过控制柜控制循环泵实现的:在集热器和保温水箱上分别装有精密温度探头,控制柜读取集热器和保温水箱温度探头的数据并自动进行比较,若集热器和保温水箱之间温度差值达到某个设定数值(可在控制系统中随意设定),则系统自动启动循环泵强制将集热器中的热水输送到集热水箱中,与集热水箱中相对温度较低的热水进行热量交换,循环一段时间后若温度差小于某个设定数值(可在控制系统中随意设定),系统自动关闭循环泵停止热量交换,如此往复循环,将集热水箱中的水温持续提高。若保温水箱水位低于80%自动转换为定温上水。
  同时,为保证热水的正常供应,控制系统追加定时上水功能、低水位强制补水功能和手动上水功能,保证水箱中保持合理的用水温度和水位。
  3、自动辅助电加热功能
  恶劣天气和阳光不足时系统自动启动辅助热泵系统,实现光电互补。当水温低于用水温度时,辅助热泵自动启动,加热循环泵强制热泵热水包和保温水箱之间进行热量交换,直到保温水箱中的热水达到用水温度自动终止。为保证控制的方便性和用水的及时性,控制系统还设计了定时加热、低温加热、定温加热及手动强制加热功能。加热的时段和方式可以自动按照设定参数自动运行,同时也可以手动强制加热到用户满意的用水温度。
  4、管道低温自动保护功能
  为防止热量散失,保证正常用水,本系统增设保温功能。
  5、热水供水管道循环功能
  由于该系统是澡堂集中用水,该功能可以双方协商确定。
  热水供水可以采用定温循环供水。为保证管道中水的温度,在热水供水管道中加入热水循环回路:当管道中的水温低于设定温度时,循环泵自动启动,将管道中的冷水压回水箱,保证主供水管道中的水温出水达到使用要求,既节约了水源,又增大管道用水压力,方便洗浴。
  为方便供水,系统还可以进行定时自动供水:系统设定了定时供水功能,根据用户的实际供水需要增加定时供水电磁阀(或电磁阀加循环增压泵),实现自动定时供水管理。
  6、防垢杀菌和保健功能
  系统设计有专利磁化装置对水进行磁化。磁化后的水由于钙镁离子电位相对较高而不易生成水垢。同时强磁场还可以杀死水中的细菌和藻类起到净化水质的作用。更为重要的是当水流过强磁场时,杂乱无章的水分子团得以吸收能量进行重新调整,水分子团变小同时排列变得有序化,提高了溶解度和溶氧能力,利于皮肤对氧的吸收并提高了脏物溶解能力,长期使用具有很好的保健作用。所以通过该系统加热后,普通水变成了健康水,迎合了现在人类对健康新生活的追求。
  7、显示功能
  控制系统可以显示当前保温水箱的水温、集热模块的水温、上水管道温度、用水管道温度、循环管道温度、水箱水位和各工作状态,使系统状态一目了然。
  同时为了便于管理和控制,各工作功能都具有自动/停止/手动功能三档,系统既可以根据设定参数自动运行,也可以根据实际需要手动运行,在维护时可以停止需求维护相应的功能。
  8、参数设定功能
  系统运行的全部参数,包括上水温度的上限和下限、上水水位的上下限、温差循环的上下限、辅助电加热的温度上下限、定时加热定时间段、上水的时间段、热水管道循环温度上下限、管道低温保护温度上下限、电热带启动温度上下限、上水方式等设定功能等等全部可以在控制面板上任意设定。
  9、远程控制功能
  系统具有有线远程控制功能:特定的设定和显示面板可以在450米以内任意安装通过一条双芯线用来控制主控制柜的执行动作。
  10、系统保温功能
  集热器、循环管道都具有充分的保温功能,防止系统的热量散失,以保证系统的正常使用。同时保温外层采用铝箔防护,质量更可靠,造型更美观。
  11、其他保护功能
  系统设有水箱高温保护、水位运行保护、各功能运行时间保护、漏电保护功能实现漏电自动保护、自动故障代码现实等。
  根据实际避雷需要可以追加避雷设施与楼房整体的避雷网联接避雷。
  四、售后服务措施
  (一)售后服务情况概述
  作为家电行业的知名企业,1995年,山东小鸭集团在家电行业内率先提出了“超值服务”理念,并身体力行。山东小鸭新能源科技有限公司秉承小鸭集团的“超值服务”精神,在全国各大中城市都建立了完善的售后服务网络,做到全天候电话咨询、预约、免费上门服务,并实行产品终生维修服务,并在太阳能热水器领域内率先向全国推出“五免、六承诺”服务理念。公司把集团二十多年在家电行业售后服务及其管理理念方面积累的丰富经验汇集成一整套完善、成熟的售后服务体系应用在太阳能行业,力求把太阳能的售后服务做得比家电行业更完善、更到位,让消费者真正体会到上帝的感受。
  (二)小鸭太阳能热水器超值服务中“五免六承诺”内容
  五免:六承诺:
  免费咨询1、一律实行24小时全天候服务
  免费设计2、无论远近一律实行12小时内服务到位。
  免费送货3、无论楼层高低,一律实行免费上门安装调试。
  免费保修(三年)4、无论年限长短,一律不收服务费。
  免费安装(收材料费)5、无论在全国各地,当地技术服务中心随时向
  消费者提供服务。
  6、一律终身上门服务。
  (三)工程售后服务承诺
  1.实行24小时全天候服务,若出现系统故障12小时内服务到位,重大系统故障24小时内确定维修方案。
  2.无论年限长短,一律实行终生上门服务,不收服务费。
  3.工程主体(储水保温水箱、集热器)保修叁年,其他辅助设施(管道循环系统、自动控制系统、辅助管道加热系统)保修壹年,终生维修服务。
  4.保修期内免费上门维修,保修期外只收取材料费。
  5.保修期内由于用户非正常使用(指不可抗拒因素)造成的系统损坏,实行正常的上门维修,但要收取相应部件的材料费。
  6.根据实际情况,派工程技术人员现场进行技术交流及工程的确定相应的安装运行方案。
  7.安装调试完毕后,派相关技术人员对现场工程前期运行进行技术指导。
  8.对相关人员进行必要的技术培训,为日后工程的维护做准备。
  9.对工程进行定期的回访、上门维护等活动。
  10.无论何种技术问题,一律可以向当地技术服务中心咨询,当地技术服务中心随时为工程提供优质服务。

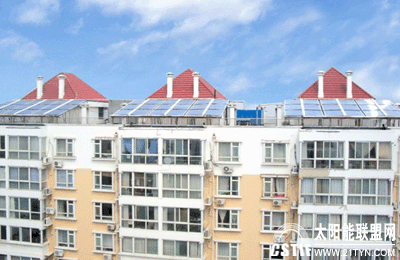

  五、工程具体图片

本文由太阳能热水器厂家-镁双莲太阳能公司【www.shyfjn.com】转载太阳能联盟网后整理发布,如需转载,请注明出处。
