针对如何才能更好的实现太阳能与建筑完美结合，将集热器作为建筑模块，从与建筑结合方式上，我们提出分体系统、屋脊式、集中供水式等解决方案。
一、分体系统
1、分体系统顾名思义就是将集热器和水箱分开，集热器放置于阳台、南立面、坡屋面等地方，通过工质的被动循环将集热单元吸收太阳光而得到的热量传输到储水箱，从而得到热水（热量）的系统。主要包含部件有：集热器、储水箱、控制系统、管道系统等。
2、分体系统的运行原理及说明：

集热器、换热器和循环管路中的泵1构成温差循环管路。当集热器与储水箱的温度差达到控制系统设定值时泵1启动抽动管路中的工作介质运动，工作介质通过换热器将热量输入到储水箱。当集热器与储水箱的温度到达设定值时泵1停止；如此往复,将储水箱内的水加热。电加热构成辅助热源部分，用于太阳能不足或对水温要求较高时的热量补充。储水箱、泵2和室内管道部分组成室内管道定温循环系统（此项可根据用户需求定制），当室内管道温度降到控制系统设定的低温度时，泵2自动启动将管道中的冷水打到储水箱，储水箱中的热水进入管道，实现即开即热。
（一）、坡屋面顺坡式
1）、集热器布置说明：
①.下图为分体式太阳能集热器顺坡安装在坡屋面上的布置示例，太阳能集热器的安装坡度与屋面坡度相同。分体式水箱放置在建筑物的阁楼或者距离集热器较近位置。
②.图中所注A为集热器宽度，B为集热器长度，详见皇明分体系统参数表。

集热器布置平面图
2）、集热器安装说明：

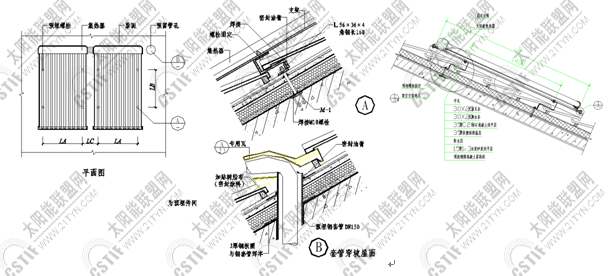

①、本图所示屋面结构为钢筋混凝土屋面板,预埋件的定位尺寸按所选太阳能集热器的产品规格确定。图中所注LA为预埋件间的横向间距,LB为预埋件间的纵向间距。LC为相邻两台集热器预埋件间的横向间距,施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、若屋面结构为檩条等其它形式，其集热器的固定方法应结合所选产品的规格与厂家共同确定。
③、预留管孔的直径150mm，内埋钢套管,其具体位置根据所选集热器的规格确定，预埋的钢套管应在屋面防水层施工前埋设完毕，并做好防水处理。
④、集热器安装完毕后,要按照屋面构件防水的相应措施做好屋面防水。
集热器安装详图

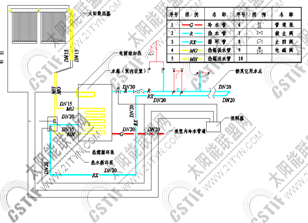

3）、室内管道连接及预留说明：
①、图中所注管径均为公称直径。
②、给水管道宜采用耐温型塑料管或铝塑复合管，热媒管道均为铜管。
③、水箱放置在阁楼或离集热器较近位置，以便于集热器温差循环，减少因集热循环管道过长而造成的热损失。
室内管道连接及预留

（二）、坡屋面天窗式
1）、集热器布置说明：
①.下图所示为天窗式集热器安装在坡屋面上，分体式水箱放置在建筑物的阁楼或者距离集热器较近位置。集热器的安装尺寸与屋面瓦的模数一致，均匀排列在屋面上。
②.图中所注A为集热器宽度，B为集热器长度。

集热器布置平面图
2）、集热器安装说明：

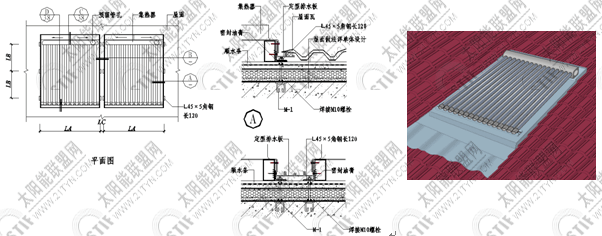

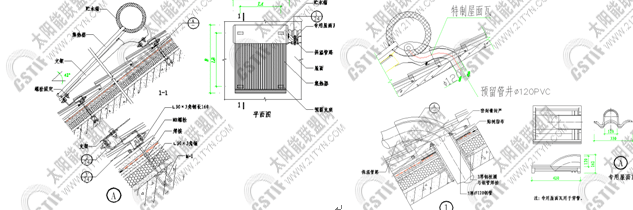

①、本图所示屋面结构为钢筋混凝土屋面板,预埋件的定位尺寸按所选太阳能集热器的产品规格确定。图中所注LA为预埋件间的横向间距,LB为预埋件间的纵向间距。LC为相邻两台集热器预埋件间的横向间距,施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、预留管孔的直径150mm，内埋钢套管,位置在集热器出水孔下面（参考下图），其具体位置根据所选集热器的规格确定，预埋的钢套管应在屋面防水层施工前埋设完毕，并做好防水处理。
④、集热器安装完毕后,要按照屋面构件防水的相应措施做好屋面防水。
集热器安装详图

3）、室内管道连接及预留说明：与坡屋面顺坡式分体系统相同，此处不再进行说明。
室内管道连接及预留
（三）、墙面式(横管)
1）、集热器布置说明：

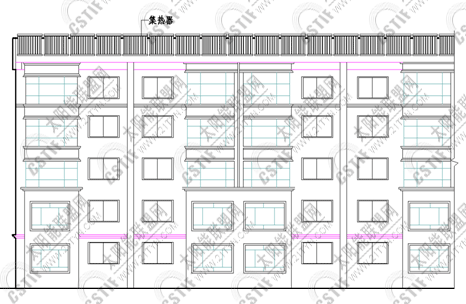

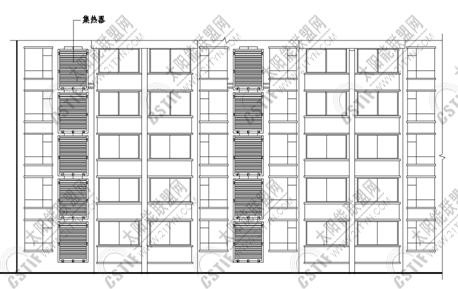

下图为太阳能集热器在建筑物南立面外墙上的布置示例，分体式水箱布置在室内靠近集热器位置。在实际工程中设计人可根据具体情况，结合建筑立面造型设计，太阳能集热器的型号根据实际工程情况确定。
集热器布置平面图

2）、集热器安装说明：
①、图中所注A为集热器宽度，B为集热器长度,LA为预埋件间的横向间距,LB为预埋件间的纵向间距。施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、预留管孔的直径150mm，内埋钢套管,位置在集热器出水孔下面（参考下图），其具体位置根据所选集热器的规格确定。
集热器安装详图

3）、室内管道连接及预留说明：与坡屋面顺坡式分体系统相同，此处不再进行详细说明。
室内管道连接及预留

(四)、墙面式(竖管)
1）、集热器布置说明：

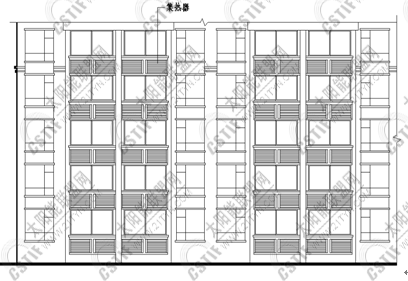

下图所示为集热器安装在建筑物的南立面外墙上，分体式水箱布置在室内靠近集热器位置。集热器安装后成一定角度，丰富了建筑物的立面。在实际工程中设计人可根据具体情况，结合建筑立面造型设计，太阳能集热器的型号根据实际工程情况确定。
集热器布置平面图

2）、集热器安装说明：

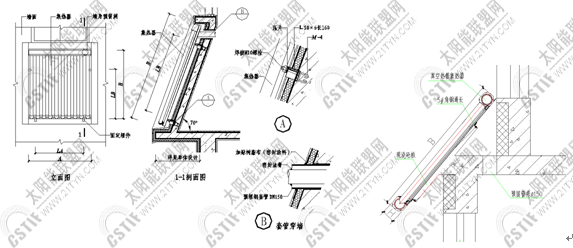

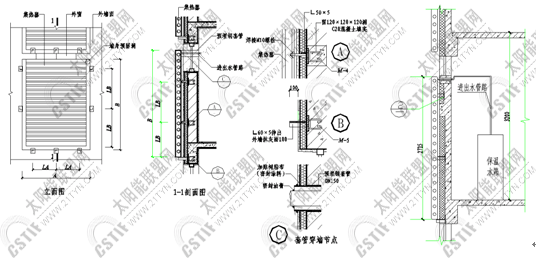

①、图中所注A为集热器宽度，B为集热器长度,LA为预埋件间的横向间距,LB为预埋件间的纵向间距。施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、预留管孔的直径150mm，内埋钢套管,位置在集热器出水孔下面（参考下图），其具体位置根据所选集热器的规格确定。
集热器安装详图

3）、室内管道连接及预留说明：与坡屋面顺坡式分体系统相同，此处不再进行详细说明。
（五）、女儿墙式
1）、集热器布置说明：
下图所示为集热器顺坡安装在屋面斜檐上，与斜檐平行，分体式水箱布置在室内靠近集热器位置。集热器安装后成一定角度，丰富了建筑物的立面。在实际工程中设计人可根据具体情况，结合建筑立面造型设计，太阳能集热器的型号根据实际工程情况确定。
集热器布置平面图

2）、集热器安装说明：

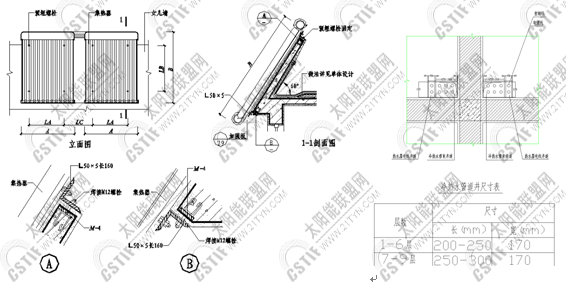

①、图中所注A为集热器宽度，B为集热器长度,LA为预埋件间的横向间距,LB为预埋件间的纵向间距,LC为相邻两台集热器预埋件间的横向间距。施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、管道井位置根据建筑结构确定。
集热器安装详图

3）、室内管道连接及预留说明：与坡屋面顺坡式分体系统相同，此处不再进行详细说明。
（六）、阳台式
1）、集热器布置说明：

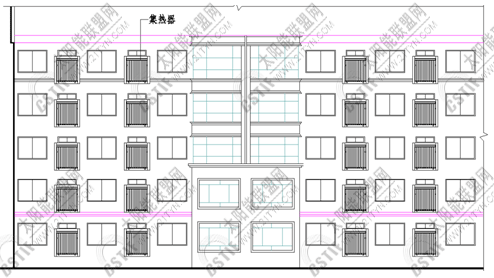

下图所示为集热器安装在南立面阳台上，与阳台栏板平行，分体式水箱布置在阳台。在实际工程中设计人可根据具体情况，结合建筑立面造型设计。
集热器布置平面图

2）、集热器安装说明：
①、图中所注A为集热器宽度，B为集热器长度,LA为预埋件间的横向间距,LB为预埋件间的纵向间距。施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、预留管孔的直径150mm，内埋钢套管,位置可以在两台集热器出水孔之间下面或者侧面（参考下图），其具体位置根据所选集热器的规格确定。

集热器安装详图
3）、室内管道连接及预留说明：与坡屋面顺坡式分体系统相同，此处不再进行详细说明。
二、屋脊式热水器
此类热水器一般为整体式，即水箱和真空管在一起，依靠水内部的对流进行加热。这种热水器是目前比较成熟的产品，结构简单，安装方便，无需外界辅助（循环泵）即可加热。根据建筑的形式不同也就产生了多种结合方式。
1、运行原理及说明：

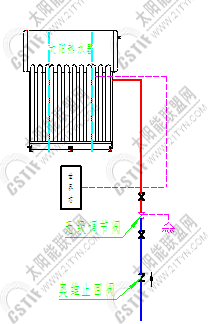

单管整体运行原理图（适用于多层建筑）

运行原理
①、自动上水：热水器通过手动无级调节阀进行上水，当水箱内无水时把把无级调节阀调节到上面，自动开始补水，当水满后，艾思维自动阀就会自动关闭阀门，无需监控水箱何时满或者是否溢流。
②、水温显示：通过视界芯可以直观的显示水箱内温度，了解水箱温度避免烫伤和了解阴雨天气水箱温度，避免造成冷水浪费。（根据客户要求，可选用）
③、取水：取水时通过调节无级调节阀来实现冷热水之间的调兑，选择出适合自己洗浴的温度，无级调节阀有二级调节功能，兑水更加零活，洗浴更加舒适。
（一）坡屋面式
1）、热水器布置说明：

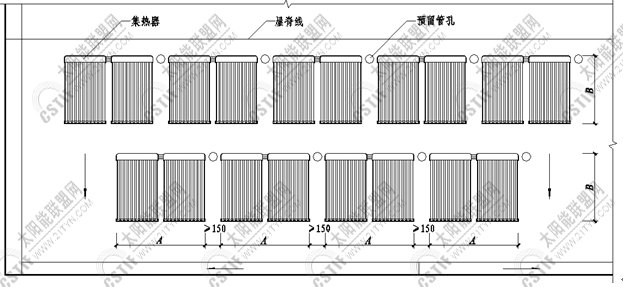

①.下图为太阳能热水器顺坡安装在坡屋面上的布置示例，太阳能集热器的安装坡度与屋面坡度相同。
②.图中所注A为热水器宽度，B为热水器长度，LC为相邻两台热水器预埋件间的横向间距，详见热水器参数表。
集热器布置平面图

2）、热水器安装说明：

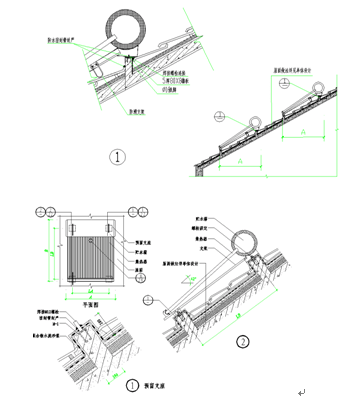

①、下图所示屋面结构为钢筋混凝土屋面板,预埋件的定位尺寸按所选太阳能热水器的产品规格确定。图中所注LA为预埋件间的横向间距,LB为预埋件间的纵向间距。LC为相邻两台热水器预埋件间的横向间距,施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、若屋面结构为檩条等其它形式，其热水器的固定方法应结合所选产品的规格与厂家共同确定。
③、预留管孔的直径150mm，内埋钢套管,其具体位置根据所选热水器的规格确定，预埋的钢套管应在屋面防水层施工前埋设完毕，并做好防水处理。
④、热水器安装完毕后,要按照屋面构件防水的相应措施做好屋面防水。
热水器安装详图一

热水器安装详图二热水器安装详图三

3）、室内管道连接及预留说明：
给水管道宜采用耐温型塑料管或铝塑复合管，管径与坡屋面顺坡式分体系统相同，此处不再进行详细说明。
（二）迭檐式
1）、热水器布置说明：

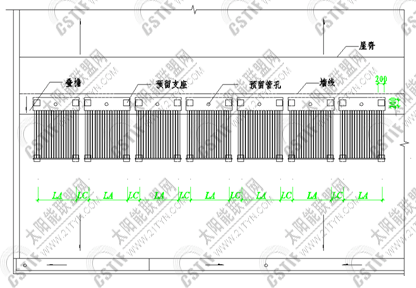

①.下图为太阳能热水器顺坡安装在迭檐屋面上的布置示例，太阳能集热器的安装坡度与屋面坡度相同。
②.图中所注A为热水器宽度，B为热水器长度，LC为相邻两台热水器预埋件间的横向间距，详见热水器参数表。
集热器布置平面图

2）、热水器安装说明：
①、下图所示屋面结构为钢筋混凝土屋面板,预埋件的定位尺寸按所选太阳能热水器的产品规格确定。图中所注LA为预埋件间的横向间距,LB为预埋件间的纵向间距。LC为相邻两台热水器预埋件间的横向间距,施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、若屋面结构为檩条等其它形式，其热水器的固定方法应结合所选产品的规格与厂家共同确定。
③、预留管孔的直径150mm，内埋钢套管,其具体位置根据所选热水器的规格确定，预埋的钢套管应在屋面防水层施工前埋设完毕，并做好防水处理。
④、热水器安装完毕后,要按照屋面构件防水的相应措施做好屋面防水。
热水器安装详图一

热水器安装详图二

3）、室内管道连接及预留说明：
给水管道宜采用耐温型塑料管或铝塑复合管，管径与坡屋面顺坡式分体系统相同，此处不再进行详细说明。
（三）女儿墙式
1）、热水器布置说明：
①.下图为太阳能热水器顺坡安装在女儿墙上的布置示例，太阳能集热器的安装坡度与女儿墙坡度相同。
集热器布置平面图

2）、热水器安装说明：
①、下图所示女儿墙结构为钢筋混凝土,预埋件的定位尺寸按所选太阳能热水器的产品规格确定。图中所注LA为预埋件间的横向间距，LC为相邻两台热水器预埋件间的横向间距,施工时要确保预埋件的定位准确无误。所有预埋件及固定件均应按规范所确定的使用年限做好防腐处理。
②、预留管孔的直径150mm，内埋钢套管,其具体位置根据所选热水器的规格确定，预埋的钢套管应在屋面防水层施工前埋设完毕，并做好防水处理。
③、热水器安装完毕后,要按照屋面构件防水的相应措施做好屋面防水。
热水器安装详图

3）、室内管道连接及预留说明：
给水管道宜采用耐温型塑料管或铝塑复合管，管径与坡屋面顺坡式分体系统相同，此处不再进行详细说明。
