一工程概况

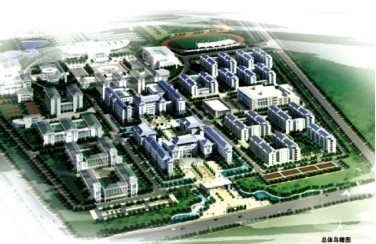

河南公安高等专科学校位于河南省郑州市郑东新区龙子湖高校园区，占地面积1211亩，预计学生人数为9000人。

河南公安高等专科学校规划在学生食堂和综合楼上安装太阳能热水系统，供学生洗浴及食堂应用热水，食堂日需供水40m3,学生浴室日需供水120m3。
2太阳能热水系统设计

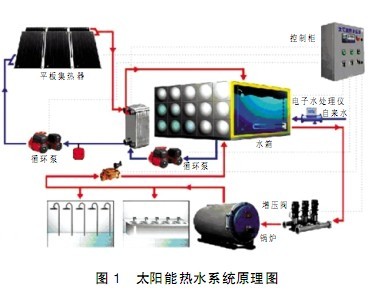

在该系统中，采用平板太阳能集热器进行集热，考虑到冬季结冰问题，太阳能热水系统采用双循环系统，集热器里循环的是防冻介质，通过换热器进行热量交换。图1为系统原理图：

系统的功能描述：结合食堂供热水要求及楼面的结构特点，从太阳能集热器合理布局及优化设计等技术经济角度考虑；大限度利用太阳能，对太阳能按天面实际可利用有效空间依日照时间内均能采集光热进行优化设计。为校方设计了安全可靠、经济高效、水量调节范围大的平板太阳能供热水系统方案。太阳能热水系统具体配置如下：

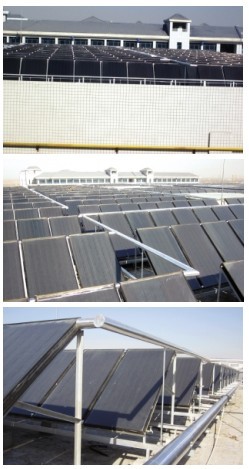

食堂屋顶安装1544m2平板太阳能热水器，分8个子系统。每个子系统配置2台太阳能强制循环泵（一用一备）；考虑到楼面的承重，系统配置1个30m3预热储热水箱（净水量为30m3），食堂配置1个40m3供热水箱（净水量为40m3），综合楼配置3个30m3供热水箱（净水量为30m3）水箱均为方形，通过天面反梁基础加强后安装在各自楼面承重梁柱上。
太阳能预加热系统水箱的水由所配的太阳能以温差方式进行加热。当太阳能预加热水箱的水经太阳能加热一定时间后其水温达到设定温度时（如综合楼为45℃，食堂为30℃），食堂供水电磁阀或者综合楼供水泵（一用一备）开启，将太阳能预热水箱的水通过连通管（预热水箱到食堂供水水箱的连通管为热镀锌内衬不锈钢管，预热水箱到综合楼供水水箱的连通管为聚氨酯发泡热镀锌管，外包PVC管）抽到食堂供热水箱中或者综合楼供热水箱中（一用一备）储存。初级储热水箱的水低于设定温度时停止。在日照正常时，太阳能预热水箱的水经太阳能系统加热后补充到供热水箱（食堂供水水箱、综合楼供水水箱）的水完全可以达到设定的温度。这样可以不用开启辅助加热，满足食堂和综合楼浴室随时使用太阳能热水。
同时为满足冬季阴天时综合楼浴室的热水供应，系统为综合楼供热水箱设计了2台燃气炉CWNS1.4-95/70-Q（发热量为：120×104kJ/h,产水量30t/h，温升40℃）辅助加热装置。当补充到供热水箱的水低于设定温度时，燃气炉开启，以定温循环方式对其内进行间接循环加热，达到设定温度时停止。综合楼浴室热水供应采用变频加压泵（2用1备）定时供应，回水采用电磁阀定温回水。考虑到客户使用的水的硬度较高，为保证系统的可靠运行，防止系统管路结垢，为每套太阳能循环系统出口增加了1台电子除垢仪。
在用水时段前5分钟，启动回水泵，使得回水管路温度达到使用热水温度，这样在供水时段可以到达冷水零排放；另外选用的供水变频泵可以保证供水压力的恒定。
3系统设备、设施
3.1平板集热器

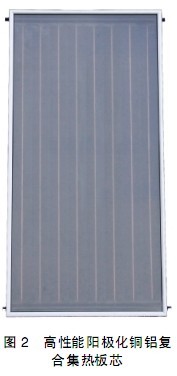

选用高效平板型太阳能集热器。其中集热板芯为五星自行研制和生产的高性能阳极化铜铝复合集热板芯（见图2），板芯表面为高选择性太阳光谱吸收涂层，经中山大学太阳能系统研究所检测表明：

太阳能吸收比αs=0.95±0.01，80℃时的热发射率ε=0.12±0.01。集热板芯的高选择性太阳光谱吸收涂层具有优异的环保性和持久的稳定性，集热器边框采用耐腐蚀抗台风抗老化高强度的铝合金边框，边框厚度80mm；底部衬板采用0.5mm优质镀锌钢板；盖板选用优质高透光玻璃，透光率>90%，厚度4.0mm；底部保温材料采用岩棉保温，厚度40mm，侧面采用预制聚氨脂泡沫条保温，厚度20mm；集热器之间采用优质D25×3/4″专用铜连接件；密封材料则选用耐高温抗老化的密封胶条。所有部件材料的选择均以保证太阳能集热器的技术性能的先进性和使用的持久可靠性为出发点。
3.2水箱的设置及保温
保温水箱的内胆采用304-2b不锈钢，外壳为优质不锈钢板制作。不锈钢板的焊接采用先进的自动氩弧焊焊接工艺，缝焊表面均经过防腐处理，同时水箱桶体压制波纹加强筋，确保水箱的制作质量和强度，保证水箱长期使用无渗漏；水箱保温用聚氨酯发泡材料保温，保温层厚度达50mm；水箱外包采用0.5mm的优质不锈钢板，保证水箱保温层的保护，同时水箱的外观也美观。水箱的保温性能优良，24小时内热水温降不超过5℃。水箱通过型钢机座安装在楼房的主承载梁柱上，避免接触屋面楼板等非载重面上，保证楼房的安全。同时水箱的机座等均按照要求进行防腐处理，保证水箱能够长期保持稳定可靠的性能。
3.3电气控制系统及元器件

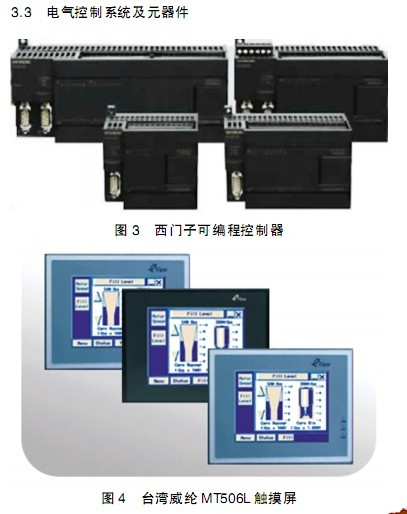

本次工程所采用西门子可编程控制器CPU226（见图3）和台湾威纶MT506L触摸屏（见图4），并具有远程通信接口，可以通过网线和其他楼热水系统进行通信，在中控室通过电脑可以实现对其所有热水系统的运行状况、水位、水温等进行实时显示、控制。系统具备以下功能：

1.温差循环功能；
2.定时定量上水功能；
3.防冻循环功能；
4.定时定温循环功能；
5.时间、水温、水位显示功能；
6.缺水提示、满水报警功能；
7.定时供水功能；
8.任意调节水位功能；
9.防过热、防炸管控制功能；
10.断电自动恢复记忆功能，断电后不用重新设置参数；
11.自动手动切换功能。
3.4电子除垢仪性能说明
电子水处理器采用江阴亿利达公司的产品，它是当今世界上水工业领域里的新技术之一。20世纪80年代在工业发达国家中被广泛应用于冷却循环、热交换器、锅炉等用水系统。据测算，与使用化学方法相比可节省设备投资60%~70%，节水80%，提高效率18%以上，处理1t水年节电1300kW，而运转费仅占1/350。仅节电、节水一项，当年就可以收回全部投资。更为优越的是无污染，使用寿命长，可连续使用15年以上，一次投资，多年受益。
3.5水泵特点
1.运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2.滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3.噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音
4.维修方便：更换密封、轴承简易方便。
5.占地更省：出口可向左、向右、向上3个方向，便于管道布置安装，节省空间。IRG型立式和ISWR卧式热水循环泵广泛适用于：能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型使用温度θ＜120℃，SGWR型使用温度θ≤120℃。
