    青岛养生会馆太阳能热水工程系统解析

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。

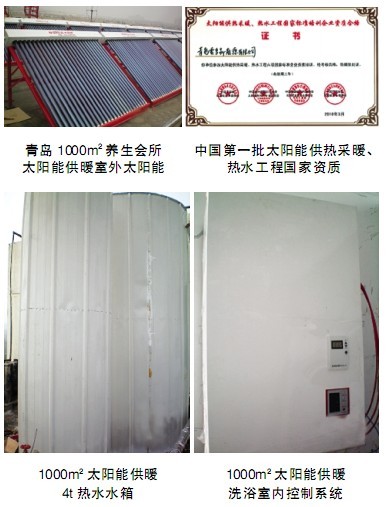

1工程概况
此青岛养生会馆采暖建筑面积为1000m2。屋面为平顶,四周无遮挡,日照充足。用户要求每天的热水供应量为6t,室温在18℃以上。

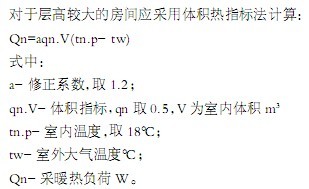

2采暖热负荷估算

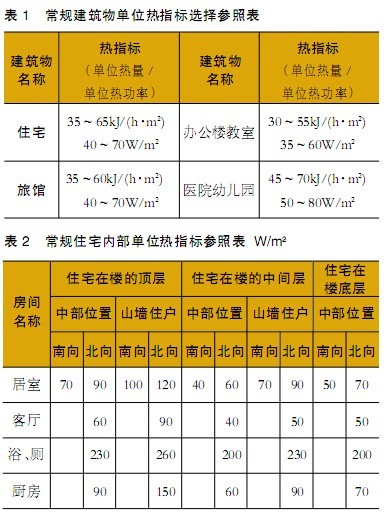

该项目中参考的常规建筑物单位热指标选择参照表1,常规住宅内部单位热指标参照表见表2。


3设计思路
设计系统为爱多阳光供热与洗浴双系统。根据用户要求每日热水需求量为6t,因而设计热水水箱4t,供暖水箱1t,共采用D58×1800联集箱25支竖插40台,共1000支爱多阳光取暖专用真空管。用以满足每日的热水及取暖的需求。对4t热水水箱和1t取暖蓄热水箱采用中间连接,以保持水位均衡。屋面系统运行工作方式采用定温循环,室内取暖采用室温及水温自动变频控制,由于其电路负荷原因设计系统总电功率为40kW(按正常配置应为60kW)。
4系统功能
4.1太阳能换热控制仪
4.1.1标注为T1的温度检测探头用于太阳能热水温度检测,将温度探头安装在太阳能集热器的高温出水管的位置,将温度探头另一端的信号插头插在标注为太阳能热水温度的插孔中。标注为P1的水泵用于太阳能换热驱动,将水泵的电压插头插在标注为太阳能换热水泵的插座内。
4.1.2机箱上侧的仪表是太阳能换热控制仪。控制仪操作部分由液晶显示器和按键两部分组成。液晶显示器有太阳能热水温度显示。
4.1.3按温度△增/▽减键,自30℃~80℃设置太阳能热水的换热温度,停止按键操作则自动确认。
4.2计算机智能控制系统
4.2.1标注为T2的温度检测探头用于室温检测,将温度探头安装在南向密闭良好的房间的上方,将温度探头另一端的信号插头插在标注为室温检测的插孔中。标注为P2的水泵用于室内取暖驱动,将水泵的电压插头插在标注为室内循环插座的插座内。
4.2.2机箱的正面是控制仪。控制仪操作部分由液晶显示器和按键两部分组成。液晶显示器有采暖回水、加热出水、室温等温度指示;按键有室温选择、水温选择、节能运行,运行/停止等四个功能按键。运行前设备处在待命状态,液晶显示器显示太阳能当前水温和默认的出水温度。
4.2.3室温选择。连续按动室温选择键可以循环选择FF、8℃~25℃间需要的室温。欲选定某室温时则停止按动该键,经5s系统自动确认并自动按选定的温度运行。当选定的室温达到时,机组自动暂停运行。当室温下降到比选定的温度低1℃时,机组自动启动恢复运行。选择FF表示关闭室温控制,按水温控制运行。室温预定越高,消耗的能量越大。适宜室温有利节电。
4.2.4水温选择。连续按动水温选择键可以循环选择30℃、35℃、40℃、45℃、50℃、55℃、60℃、65℃需要的水温。欲选定某水温时则停止按键,经5s系统自动确认并自动按选定的温度运行。当出水温度达到选定温度时系统开始恒温调节,出水温度跟踪选定的温度并保持在±2℃之内。
4.2.5室温优先控制。选定室温和水温同时控制时,系统是以室温为优先控制条件,即:无论水温达到与否,只要室温达到选定的温度机组便暂停运行。如果室温未达到而水温首先达到选定的温度,系统按恒温调节方式恒温运行,等待室温提升达到选定的温度时暂停。
4.2.6按运行/停止按键开始运行,启动后机组先进行30s自检,如果机组的状态正常,30s后开始加热,液晶显示器热水栏与出水栏同步显示出水温度,即表示系统运行良好。
4.2.7功率选择。用户根据季节、气温和室温等情况,按功率选择键依次选择全功率(在1的位置,指示灯亮)或2/3功率(在1/3的位置,指示灯灭)。
4.2.8电源开关。两级电源管理,第一级是带漏电保护空气开关主控电源管理,第二级是翘板开关临时电源管理。机组长时间不运行则应关闭空气开关。通常待机管理可以使用翘板开关。
5系统工作原理
该系统采用太阳能定温循环、取暖管道循环、电加热辅助三种结合的运行方式,系统全自动运行。无需专人值守。系统原理图见图1:

6用户安装配套施工要点
6.1根据用户需要,经过现场设计,确定具体的施工方案。
6.1.1常用散热器的选择一般建议使用钢制、铝合金或铜铝复合散热器,尽量不使用铸铁散热器。
6.1.2地热盘管采暖的配置地热盘管以30℃~45℃热水循环,地面产生20℃~25℃辐射热的采暖方法。建议使用干法施工。干法施工快捷,启动升温快,运行水温要求低,具有明显节能的优点。
6.2地热盘管采暖其室内温度自下而上呈脚热头凉分布,传统的散热器采暖是底凉而上热,不舒服。
6.3用户使用地热盘管采暖应注意的事项
6.3.1地热盘管采暖系统的供水温度不宜超过50℃,供热系统的工作压力不得超过0.4MPa。
6.3.2开启或运行过程管道中可能积存空气,可打开分、集水器的放气阀将气体排出。
6.3.3支路的水流量可以通过调节各支路上的球阀调节,并以此达到控制各部分温度的目的。
6.3.4地热盘管距地板面仅3cm~4cm,严禁敲砸、撞击地面,严禁在地面上楔入任何尖锐物。
6.3.5分、集水器附近外露的管道较多,应注意保护,好加防护罩。
6.3.6严禁在分、集水器附近及铺设了地暖管的地面上放置高温热源,以防破坏管道系统。
6.3.7地暖系统每年应清洗一次。使用压缩空气发射专用钢珠,通过与管路内壁磨擦来达到清洁效果。
6.3.8第一次升温每小时1℃左右,以防止木地板升温过快发生开裂扭曲,决不能一步升温到位,如第一天升温到18℃,第二天升温到25℃,第三天升温到30℃等。强化地板适合水温度低于45℃,地板表面温度低于30℃,超过这个温度将影响地板寿命。冬季室内温度21℃就已经很舒服了。

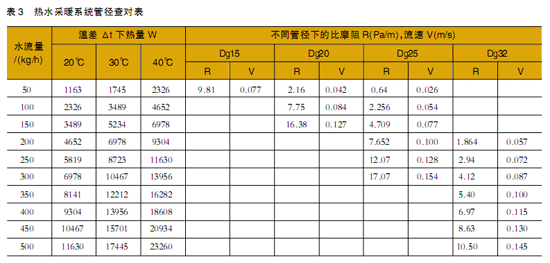

6.4采暖管道的配置(见表3)

采暖系统的管道选材尽可能选择PPR管,水平干管作0.003的坡度,散热器支管作0.01的坡度,立管每1.5m安装标准管卡子与墙体之间进行固定。
6.5太阳能集热器的配置请依据公司标准配置,可以高配不得低配。
6.6循环水泵配置(见表4)根据管道阻力折算为当量长度选择水泵的扬程。

6.7电气设计与安装要点
6.7.1安全用电基本常识大于10mA的交流电或大于50mA的直流电流过人体时就有可能危及人的生命。双手触电电流流过心脏危险性更大。必须按照操作规程进行操作。采暖施工人员必须是熟练的管道工。电气安装人员必须是持电工证的专业人员。
6.7.2必须有保护接地保护接地就是把用电设备的金属外壳等用接地装置与大地可靠连接,不得使用室内管道作为保护接地线。用电设备必须有良好的保护接地措施和触电保护装置。
6.7.3电气条件必须满足安全要求安装的前提条件:电源现场是正规的控制计量箱,布线规矩,无私拉乱撤现象,控制计量系统是已经完成一户一表改造的用户,电度表、控制开关、导线容量均能满足机组技术与安全需要。不能满足上述条件的不得施工、安装和使用机组。
6.8机组用电与配电缆对照表(见表5)
6.9安全作业规则
6.9.1严格遵守国家有关安全法规、法令和规定。在确认自身安全的时候,同时确认他人的安全。
6.9.2养成良好的安全习惯,进行任何操作前首先进行安全确认,始终保持安全第一的意识。
6.9.3不得带强电作业。离开用电岗位时必须将电源断电。强电设备工具必须有可靠的保护接地。
6.10安装后检查和试运行
6.10.1该系统为水泵强制循环无压运行,系统必须设置排气阀排除空气。
6.10.2电源经空气开关做过载保护,导线必须符合功率需要。
6.10.3该机在回水路设置补水装置,补水容量按循环水量的1/30设置,以便于吸收水的热膨胀量。
6.10.4组装完成后冲洗管道、注水、通电、按水泵按键即可运行。首次启动运行,或停机放/换水再启动时,务必通过开启、关闭水泵3次以上以排除管路中的空气。
6.11运行管理开“电源开关”,显示器显示,进入工作与待命状态。按“工作开关”,指示灯亮表示太阳能热水采暖;指示灯灭表示电补采暖。按“室温选择”,确认出水温度。开机默认出水温度17℃。按“水温选择”确认需要的出水温度。开机默认出水温度FF。按“水泵开关”,水泵启动。
6.12维护保养
6.12.1系统注水使用洁净自来水。不需要软化处理。非采暖期不要放空系统的水。
6.12.2要确保太阳能热水器规定的水位,补水时务必防止温差过大使真空管爆裂。
6.12.3计算机智能控制系统安装时避免过度用力,以防损坏部件。环境温度应在5℃以上防冻。
6.12.4计算机智能控制系统不得用水冲洗清洁。运行过程应定期检查和清洗水过滤器。
7小结
爱多阳光太阳能供暖洗浴双系统,运行稳定,操作简单,社会效益与环境效益显著,是太阳能取暖领域的领先者。该系统适合全国绝大部分地区,更是集中供暖辐射不到地区取暖方式的首选。
