    郑州富士康公寓太阳能热水工程解析

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。
1工程概况

工程名称:郑州航空港富士康公寓太阳能热水工程
工程地址:郑州航空港区郑港六路
建筑说明:富士康公寓楼均为6层建筑,每栋楼形状各异,屋面以平顶为主,局部有坡顶,建筑物构造柱伸出屋面0.3m,便于安装太阳能储热水箱,屋顶有电井和采光井高出屋面1.5~2m。
热水供应:太阳能热水系统安装在屋面,根据屋顶不规则的形状,设计若干个太阳能热水系统,每个系统拥有独立的储热水箱,储热水箱内的水通过增压泵供给楼下各个房间的供水立管,楼下每个房间都设有一套热水计量设备。
工程规模:太阳能集热总面积为22000m2,日产45℃~55℃热水1600t。
2甲方要求
兼顾建筑群整体的美观性,大程度使用太阳能。实现美观性、科技性、设备安装的便利性、经济性及寿命等综合性价比的优化。满足员工集中用水特点,体现2个大化、1个低化:太阳能利用大化,热水使用大化,运行成本低化。
3设计与施工参数
日平均用水量:40~50L/(人•d);
设计热水温度:50℃;
设计冷水温度:15℃;
集热器安装在屋顶,与建筑同步设计,同步安装;
管路系统与建筑物同步设计、同步安装;
施工期:2011.5~2011.9;
调试运行期:30天;
正式投入运行时间:2011.11.1。
4.1集热器类型的选择
考虑甲方要求、用水特点、现场可利用面积、初投资经济性及相关技术文件要求,采用横排管联集管式太阳能热水系统,按定温和温差循环玻璃真空管系统设计,结构严谨,可大限度利用空间资源,方便与建筑相结合,四季采光效果均匀。

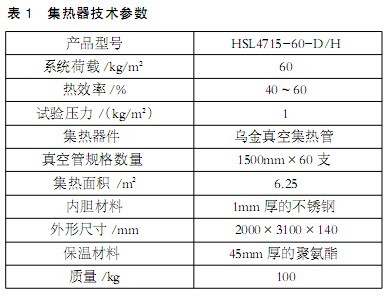

4.2华顺阳光1.5m横排管联集热器的技术参数(见表1)

4.3太阳能集热器集热面积及四季产水量的计算因为富士康公寓员工容纳率较高,屋顶面积有限,以1号楼为例,楼面可用有效面积约2200m2,可布置太阳能集热器面积为1450m2,预计1号楼入住人数为2286人,由此推算出人均可使用太阳能集热面积约为0.63m2。根据春夏秋冬四季太阳辐照值不同,分别日产50℃热水春秋季节为:取冷水15℃,春秋季太阳能系统日产50℃热水量。
产热水量Qw=Ac[JTηcd(1-ηL)]/[Cw(tend-ti)f]郑州各参数取值如下:太阳能集热面积Ac=0.612m2,太阳总辐射月平均日辐照量JT=14356kJ/m2,集热器效率ηcd=0.5,管道损失ηL=0.2,水比热Cw=4.187,热水温度tend=50℃,冷水温度ti=15℃,太阳能保证率f=0.5则0.612㎡真空管集热器每天产50℃的热水量为:Qw=0.63×[14356×0.5×(1-0.2)]/[4.187×(50-15)×0.5]=49.4L≈50L;即0.63m2太阳能集热系统每天产50℃的热水50L。
按照上述公式,分别计算出0.63m2集热器产水量:夏季太阳能热水系统日产50℃热水量:55L;冬季太阳能热水系统日产50℃热水量:45L。热水用水标准参考工业生产车间洗浴用热水消耗定额的标准(水温50℃):每人每日高日用定额40L~80L(24小时或定时供水)。

因此,根据富士康公寓屋顶实际放置集热器面积可产热水量,在春、夏、秋、冬四季晴天情况下基本能够保证用水量,设计计算时取每人每天用水量为40L~50L,根据我国居民洗浴习惯,冬季1~2天洗浴一次的话,冬季晴天情况下也完全可以满足用水量。
5辅助热源说明
根据公寓楼用水要求24小时供应热水,阴雨天或光照不足时须采用辅助热源进行加热,辅助热源采用电辅助加热确保全天候热水供应,并配置自动控制装置,确保系统安全性能,并可实现水温、水位实时监控,定时、定温加热,自动上水,全天候、全自动、安全运行,实现太阳能与常规能源的互补。
6热水供应系统的设计
室内供热水管及回水立管已预留到屋面,为保证顶层房间供水压力,供水系统设有增压设备,供水主管设有回水管路,回水电磁阀根据热水立管末端温度传感器温度控制,保证供水立管温度恒温,以便房间内打开用水阀5秒内出热水。
7保温技术的应用
保温材料选择热导率低、容重小、多孔性材料、阻燃材料。
保温后不易变形并具有一定的抗压强度。太阳能集热器及储热水箱保温采用聚氨酯发泡保温材料,厚度50mm,,外包不锈钢板作为防护层,循环管路保温采用B1级橡塑保温棉,厚度30mm,外包胶粘剂玻璃布、外涂树脂作为防护层。
8太阳能热水系统性能评定

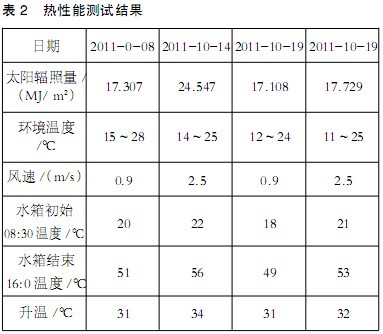

太阳能热水系统性能技术标准要求在日太阳能辐照量为17MJ/m2,日平均环境温度在15℃~30℃范围内,环境风速≤4m/s,集热开始时储热水箱内水温20℃条件下,集热结束时,升温≥25℃。太阳能热水系统调试运行30天内,选择符合条件的日期抽取其中一个系统进行热性能测试,结果见表2:

从上表可以看出,抽取符合条件的4天,每天升温均≥25℃,由此,说明此工程集热系统设计达到相关技术要求。
9太阳能热水系统经济性测试与分析
以富士康公寓1号楼为例,本楼设计日产热水量为112t,晴天(日太阳总辐照量≥17MJ/m2)产热水量能够达到设计要求,不需要启动电辅助加热设备。根据国家气象资料统计,2011年在全年不利的冬季,多云和阴雨天(日太阳总辐照量≤10MJ/m2时)天数为35天。若35天使用电辅助加热,每天加热112t热水使用电费日平均为:3500元,冬季35天×3500=122500元。每人每天使用50L热水,可收取热水费用为:50×0.015×2286人×92天(冬季3个月)=157734元,157734元(收益)-122500元(电费)=35234元。因此,1号楼冬季3个月的收益除去电费还有35234元。其他3个季节收益会更多。
依次类推此项目总计22栋楼热水系统1600t,总投资为2000多万元,年节约电费约为1200万元,预计在3年内就能收回投资。
10关于经验分享和心得体会
10.1设计工作开展之前,要做好全面分析、合理设计、选用适宜的太阳能热水系统方案,才能达到甲方满意的使用要求。
在设计方案中,根据业主单位不同条件和需求要灵活分析、确定,不能采用一个或二个固定模式设计、安装。
10.2太阳能热水系统设计应根据建筑的风格与屋面要求、气候特点及日照分析结果,确定安装在建筑物上的太阳能集热器、储热水箱等太阳能设备选型及外观要求,做到与建筑相结合设计。并应遵循安全美观、规则有序、便于安装和清洁,利于维修维护的原则进行布置,与建筑安装部位的主体结构连接牢固、与建筑和环境的协调,或成为建筑物的构件。
10.3太阳能热水系统施工中材料在领取使用前,施工主要负责人要熟悉施工图纸,对所用的材料的数量做到心中有数,要按时按量领取材料,尽量控制材料使用量,严格按照图纸施工,多用材料和少用材料都要反映在书面上。也就是说施工主要负责人要对领取的材料严格把关,严禁多领错领,领取材料要有材料领取记录。其次:现场要有人专门监督工程质量,依图施工,严禁浪费材料,丢失材料。工人对施工工艺不了解会导致浪费材料,还要防止盗窃施工材料和施工工具。
10.4施工中要求各个人员相互配合,相互协调。既要做到各负其责,也要做到相互统一,主要目的都要为公司赢利,为公司谋利,为公司节约材料,节省工时,施工人员可灵活调配和使用。

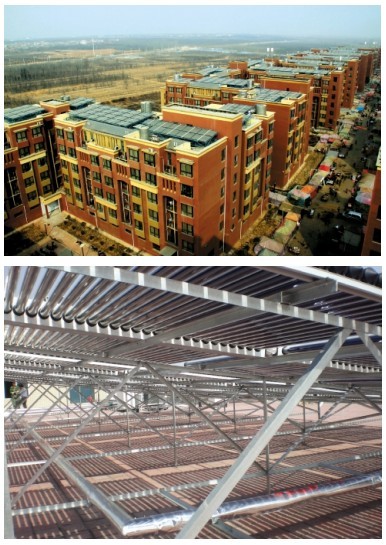

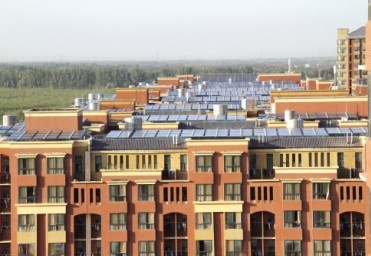

11工程实图欣赏
