    银川湖畔嘉苑壁挂式太阳能系统应用

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。

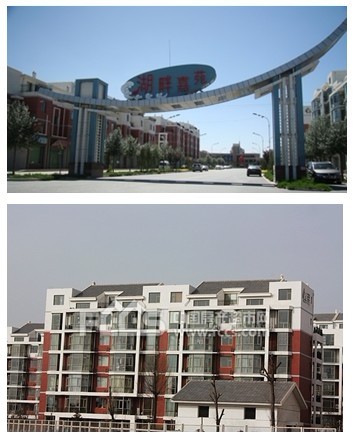

“湖畔嘉苑”项目位于银川市金凤区西南部,隔黄河东路与森林公园相望,由宁夏房地产开发集团有限公司承建。一期工程总建筑面积30万平方米,于2009年12月31日年底基本建成,二期工程52万平方米,规划建设住宅楼62栋,3100余套。“湖畔嘉苑”二期工程将在建筑节能、节材、节水、节地和绿色环保、可再生能源利用等多领域,采用新材料、新工艺,力争达到自治区先进示范标准,项目综合居住品质达到住建部住宅性能认定2A级标准。
“湖畔嘉苑”二期多层建筑3-3#、4-1#、4-2#、4-3#、4-5#、4-6#、4-8#、4-9#、4-12#、6-2#、6-5#、6-9#、计12栋542户安装平板户用太阳能热水系统,技术要求是:每户100升承压水箱,置于阳台,平板集热器安装与建筑南立面,要求建筑结合美观,系统使用效果好。
一、系统解决方案
银川地区地处北纬38°25′,太阳高度角为28°07′,平均日照2999小时,平均太阳能辐射量6053MJ/㎡•an,集热器采光面上年平均日太阳辐照量约16236KJ/㎡•d,太阳能保证率可达65%。
设计每户采用一台80升平板壁挂式太阳能系统来提供生活热水,系统采用自然循环。自然循环系统采用介质随温度升高形成的梯度差,形成自然循环采集热量,使储热水箱中的水不断提高温度,满足热水用水要求,自然循环系统由平板集热器、储热水箱、集热管道、全自动控制仪组成。
1、方案示意图

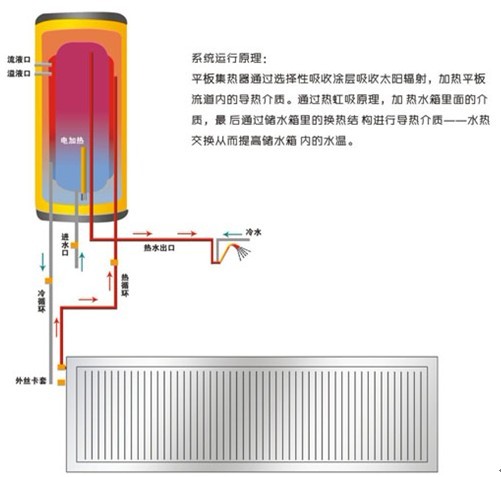

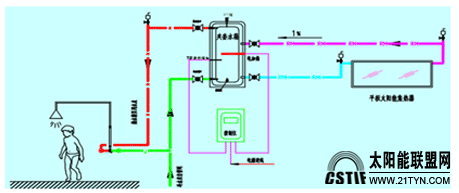

2、运行原理图

运行原理说明
系统采用全自动运行、防干烧电辅助加热,由由微电脑控制的夹套承压水箱。
本系统采用双循环换热系统,即水箱的夹套层与集热器流道、连接管道三者构成一个循环系统;内胆与系统外的管道构成另一个循环系统。
水箱内胆里的水是通过夹套层的介质实现换热,但水与介质并不相通:在太阳光的照射下,集热器流道内的介质被加热,介质温度升高,密度降低,低密度的介质开始向上流动,温度低密度大的介质下沉,当温度较高的介质通过水箱夹套对水箱内胆内的水进行加热,介质温度降低,然后开始下沉,将集热器中的热量不断加热水箱中的水,形成自然循环,如此往复将水箱内的水加热。
采用夹套式水箱换热系统目的:一是为了解决寒冷天气不能抗冻的问题;二是使水质纯净无污染。
辅助加热:“热辅系统构成辅助热源部分用于太阳能辐照不足或对水温要求较高时补充热量。该功能自动控制,根据用户要求自行启动,确保在太阳能供应不足时系统仍能够满足用户的需求,有高加热温度限定。
3、产品配置

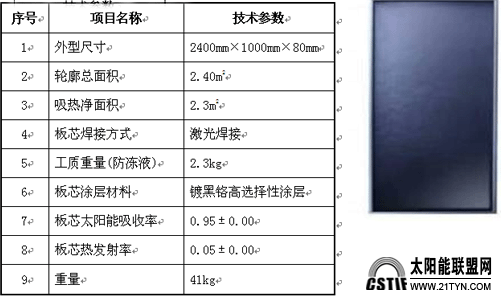

3.1平板型太阳能集热器规格参数

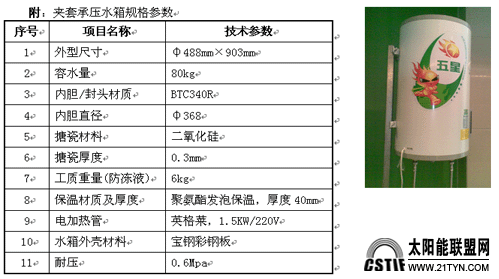

3.2、承压储热水箱
储热水箱采用一体化搪瓷内胆夹套承压水箱(含电热管、面板控制器、阳极化镁棒等),其内胆和封头采用宝钢BTC340R钢板,厚度为1.8mm,内胆搪瓷厚度为0.3mm,采用先进的气体保护自动焊接工艺,确保水箱长期使用无渗漏;水箱保温采用聚氨酯发泡保温(厚度40mm);水箱的保温性能优良,24小时内热水温降不超过3℃,水箱外包采用的宝钢彩钢板制作;电热管为杭州河合英格莱电热管,功率为1.5KW,具有耐腐蚀、寿命长等优点;水箱通过自身的安装基座安装室外墙上。

3.3、水箱控制器性能说明

控制器为挂墙式安装,采用摩托罗拉微处理芯片,运用模糊控制技术,LED显示,内设漏电保护、防干烧保护、自动加热、温度设置等功能。
三、施工安装技术方案

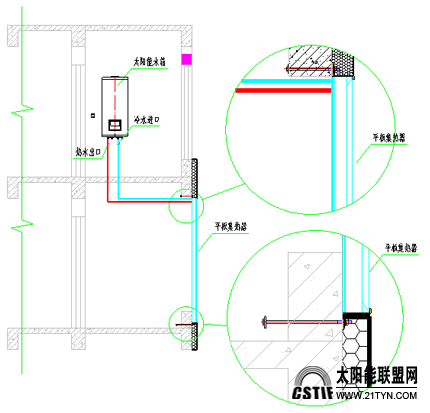

1、安装示意图

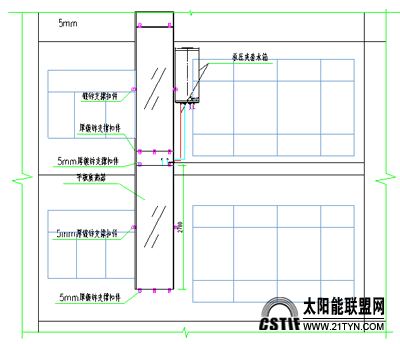

2、基础预留图

四、系统特点及节能量计算
(一)平板壁挂式系统特点
1、建筑结合美观
2、系统效率高,有效得热量大。
3、系统性能稳定,安全可靠。
4、便于物业管理,无计费纠纷。
5、解决了屋顶面积不够的难题。
6、承压顶水,用水舒适。
(二)节能量计算:
1、气象资料

以上数据由06SS128《太阳能集中热水系统选用与安装》图集提供。我们选取银川气象站的气象资料进行设计,经计算,当地纬度倾斜面上年日均太阳能辐照量为18910KJ/㎡/天,与地面垂直呈90°里面补偿比参照同纬度地区约为65%,立面辐照量为12291KJ/㎡/天。太阳能热水系统的计算时:基础水温按照当地的地表水温度10℃进行设计。

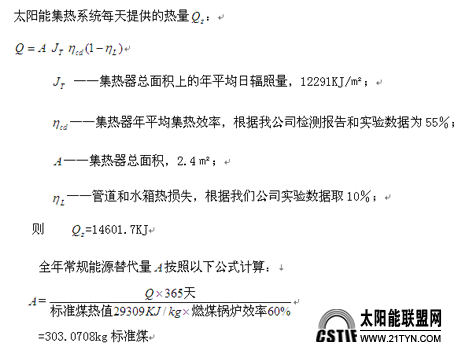

2、集热系统得热量

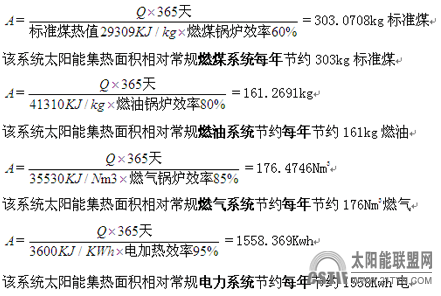

3、全年系统常规能源替代量和节约费用

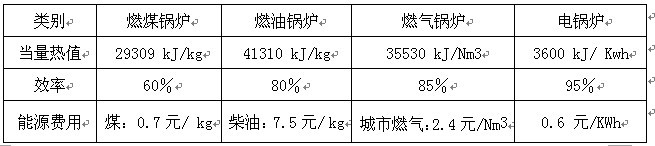

各种锅炉效率及能源费用如下表:

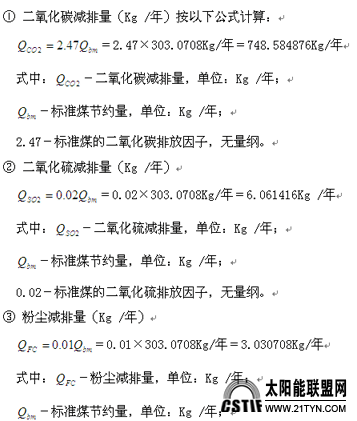

4、CO2、SO2、粉尘减排量

0.01-标准煤的粉尘排放因子,无量纲。
该系统太阳能集热器的CO2减排量为748.6Kg/年,SO2减排量为6.1Kg/年,粉尘减排量为3.03Kg/年。
以上计算参照《民用建筑太阳能热水系统工程技术手册》和相关国家太阳能技术规范。

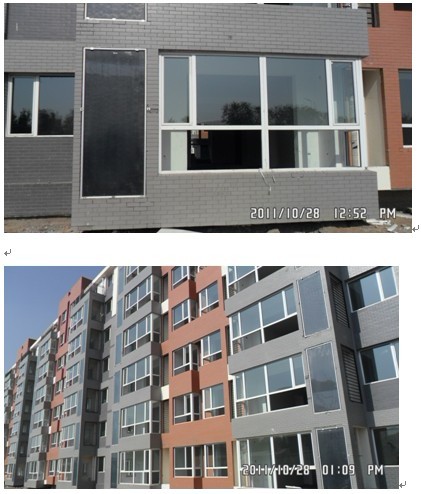

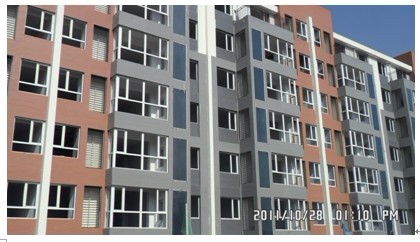

五、安装效果
