    深圳梅山苑太阳能工程案例分析

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。
1工程概况
本工程位于广东省深圳市福田区,建设单位为深圳市国土房产物业管理服务中心,为一个能容纳1565户的住宅租赁区,户型均为一房一厅及二房一厅。由深圳市嘉普通太阳能有限公司为其设计太阳能热水系统及施工,本工程地上部分共有7栋住宅及1个幼儿园,其中:1~6号楼均28层,1层为架空层,2~28层为住宅;7号楼共13层,其中1~3层为商业及办公,4~13层为住宅;幼儿园共3层,每层6个班,每班30人。
地下共2层。地下1层为停车库(停车167辆);地下2层平时为设备用房(生活及消防水泵房、雨水及中水处理站)和停车库,战时为6级人防,分为2个防护单元。
本工程占地面积约2.5万m2,总建筑面积约10万m2。其中地上建筑面积约8万m2,地下建筑面积约1.97万m2,总建筑高度<100m。

2设计概况
2.1热源
本工程屋顶采用平板式太阳能集热器,立面采用全玻璃真空管内插U型铜管式,热水系统为集中式热水供应系统,即集热器、储热及辅助加热装置均集中设置。

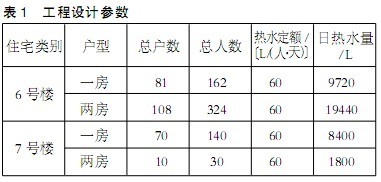

2.2设计参数(见表1)

2.3设计结果
2.3.16号楼太阳能热水系统概况
6号楼采用全日制集中式太阳能热水供应系统,且采用干管循环方式。其中屋顶平板集热板210m2,集热器南向或与南向呈30°以内夹角布置,倾角30°,楼顶花架梁上布置;立面采用全玻璃真空管内插U型铜管式太阳能集热板392m2,集热器在外墙或女儿墙布置;6号楼辅助加热采用空气源热泵,热泵机组集中设在屋顶;屋顶设总容积为30m3储热水箱和总容积为10m3的供热水箱;屋顶太阳能集热板:1000mm×2000mm,102块;1000mm×1000mm,6块;外墙全玻璃真空管内插U型铜管式太阳能集热板:1000mm×2000mm,171块;女儿墙全玻璃真空管内插U型铜管式太阳能集热板:1000mm×1000mm,5块。
2.3.27号楼太阳能热水系统概况
7号楼采用全天候集中式太阳能热水供应系统,且采用干管循环方式。其中:屋顶平板太阳能集热板180㎡,太阳能集热器南向或与南向呈30°以内夹角布置,倾角30°,楼顶花架梁上布置;7号楼辅助加热采用空气源热泵,热泵机组集中设在屋顶;屋顶设总容积为10m3储热水箱和总容积为3m3的供热水箱;屋顶平板太阳能集热板为90块规格为1000mm×2000mm太阳能集热板。
2.3.3设计结果(见表2)

2.4计算依据
本工程太阳能热水器应用上兼顾冬季,因此,屋顶太阳能集热器安装角度宜为深圳纬度加10°,即南向倾斜30°安装;据深圳地区实测气象资料,南向30°倾斜面全年日平均太阳能辐射总量为14.45MJ/m2,以温升40°计算,热利用系效率不低于0.5,在太阳能保证率50%的条件下,则对于屋顶安装的太阳能集热板而言,1m2集热器日平均产热水量不低于60L。对于立面安装的太阳能集热板,1m2太阳能集热器日平均产热水量不低于30L。
3主要技术亮点
3.16号楼太阳能集热器采用2种类型,2种规格
1.太阳能平板集热器,规格分2m2和1m2两种;
2.全玻璃真空管内插U型铜管式太阳能集热板,规格分2m2和1m2两种;
3.根据太阳能集热器采光效果不同,采用2个太阳能热水循环系统。
3.26号楼太阳能集热器采用两种布置方式
1.屋顶平板集热器采用花架梁布置;
2.立面采用全玻璃真空管内插U型铜管式太阳能集热板6~28层布置,兼顾效率和建筑美观。
3.系统设置为强制循环系统,其强制循环热效率高。供水系统设置自控热回水循环,确保供水管路恒温,各用水终端一开就有热水,节约水资源,方便使用。
4.系统采用集中集热储热方案,充分满足用户用水特点及投资经济性要求,系统提供的热水水质好,符合用水卫生标准。
5.太阳能热水系统智能自控瞬时启动,日出1h后即可产出一定量的热水,满足定温即时热水供应需求。
6.系统采用微电脑技术控制,实现系统智能化集成,可自动手动切换,可操控性强。
7.系统的控制执行件采用优选产品,运行稳定可靠,科学节能,方便使用。
4运行与维护方案
为保证太阳能热水系统运营管理的顺利实施,为住户提供优质服务,满足用户用水需求,我司特针对本项目制定了如下方案。
4.1太阳能运行、使用、管理方案
1.24h值班,并且保证出现突发事件或应急情况时,工作人员15s内到达现场,20min内开始采取有效应急处理措施。
2.对于业主的重要投诉,在一个工作日内处理。
3.派驻现场的工作人员保持通讯工具24h畅通。
4.正常维修养护工作,在不影响对住户的正常供水情况下进行。
5.进行入户水质监测等入户维修或监测工作,事前将征得物业管理处及住户的同意,并在物业管理处办理相关手续后在约定的时间段内和区域内进行。
6.对需要停水进行的维修养护工作,将安排在23:00~次日07:00的非供水时段进行;并提前2个工作日书面通知物业管理处并在每个单元进行书面通知。
7.对住户生活可能会构成影响的各项维修养护工作,在事前3天书面通知物业管理处并在每个单元进行书面通知。
8.小修提前2天通知,并在1日内完成;大修提前3天通知,并在2日内完成。所有维修工作将尽量保证避开用水高峰时段。
9.维护服务人员将所有用户的相关情况整理归档,接待并整理好用户的报修记录。
10.维护服务人员每天上班后将待处理的报修记录交给售后服务经理,售后服务经理可以根据具体情况安排工作。
11.维护服务人员建立维修工作记录卡,每次客户报障,从接到电话,到派出相关技术人员前往处理,以及处理过程,处理结果,用户意见均有完整记录,并将其作为相关人员的工作考核标准,列入考核体系中。

4.2太阳能热水系统维修保养方案
1.成立专门领导小组,由1名公司副总主抓售后服务和技术支持工作,整合公司各种资源,为本项目运营管理提供有力保障。
2.在服务期间,本项目服务人员常驻本项目工地,每天24h不间断地分别对太阳能热水系统进行巡视及保养,做到提前发现系统运行中可能存在的任何问题,预防出现任何运行事故。
3.为服务人员提供强大的技术和装备支持,配备通讯、交通工具及专用安装工具,做到及时响应,及时处理。
4.在该工程所在地设有固定售后服务点及专门的备品配件库(太阳能集热器、真空管、热泵、常用易损件等),在服务期内保证及时响应。
5.编制一系列应急预案,针对可能发生的紧急事故进行演练,保证太阳能热水系统在服务期间安全、有效地运行。
6.在服务期间,如发生不可预见的紧急事故,服务人员将立即响应,启动应急预案,启用备用设备,并调动备品配件库,保证在第一时间抢修完成。
7.在服务期结束后半年内,服务人员将和本项目物业管理部门做好设备及使用档案移交工作,积极对物业管理部门相关维修人员进行培训,以保证其具备日常保养常识,为本项目的日常使用提供保障,并承诺继续为本项目日常运行保养提供技术支持。
8.我司每月对太阳能热水设备做以下维修保养服务。
1)检查太阳能集热器、空气源热泵工作状况;
2)管道的检漏;
3)检查阀门状态;
4)检查控制系统元件及运行状态;
5)调校各元件控制装置;
6)测试电磁阀、水泵运行电压及电流;
7)电磁阀、水泵噪音及震动;
8)测试热泵运行电压及电流;
9)调校机组安全及控制装置;
10)检查机组噪音及振动;
11)检查水箱;
12)热泵冷媒添加、检查。
9.每年至少做两次全面检修,检修项目。
1)清洗太阳能热水系统管道、太阳能集热器;
2)清洗水箱;
3)清洗热泵冷凝器、板换、过滤器;
4)风机盘管过滤器及风口检查;
5)控制系统维护;
6)电机检修。

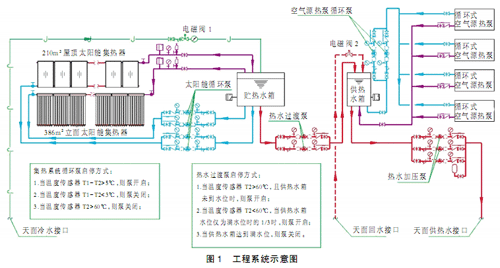

5系统示意图(见图1)

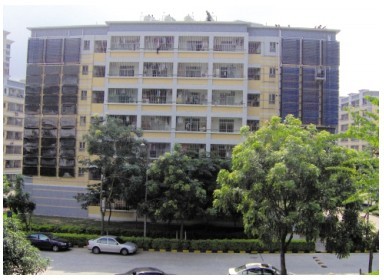

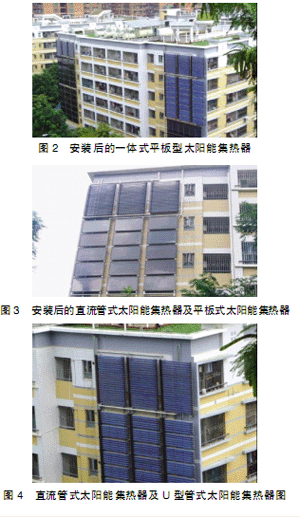

6案例图片(见图2~图4)
综合起来,梅山苑住宅小区共应用了平板式太阳能集热器、直流管式太阳能集热器、U型管式太阳能集热器和一体式平板型太阳能集热器。
7工程验收
项目名称:梅山苑太阳能热水利用工程,施工单位:深圳市
嘉普通太阳能有限公司,验收结果:符合规范要求,质量合格。
8节能效益分析:
以每人每天60L水花洒淋浴为例,温升40℃计算。
以电热水器为例,计算方式如下:
Q=39360L×40℃/(860kcal×0.95)=1927.05kW•h;
一天的费用:1927.05(kW•h)×0.58元/(kW•h)=1117.69元;
一年的费用:1117.69元/天×365天=407956.85元。
太阳能热水器的计算方式:通过多年来深圳气象资料汇集,深圳阴雨天气为75天(折算为全部阴雨天气)。全年费用为:1117.69元/天×75天=83826.75元。年节省电费324129.77元。
