一、工程简介
1、项目名称：北京市北苑南区9#楼公共租赁住房太阳能工程
2、项目地点：朝阳区来广营乡红军营村
3、项目建筑情况：建筑面积17173.23平米，使用面积11168.48平方米
4、建设单位：北京城建兴华地产有限公司
5、设计单位：北京市建筑设计研究院
6、监理单位：北京中建工程顾问有限公司
7、施工单位：北京城建远东建设投资集团有限公司

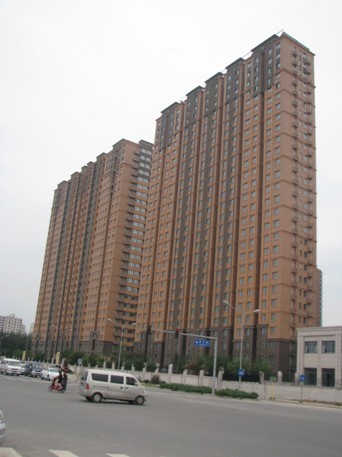

北京市北苑南区9#楼公共租赁住房太阳能工程项目，于2010年03月25日开工，。总建筑面积为17173.23平米，地上28层，地下2层，建筑高度为80米，结构形式为剪力墙结构。主要功能为住宅。

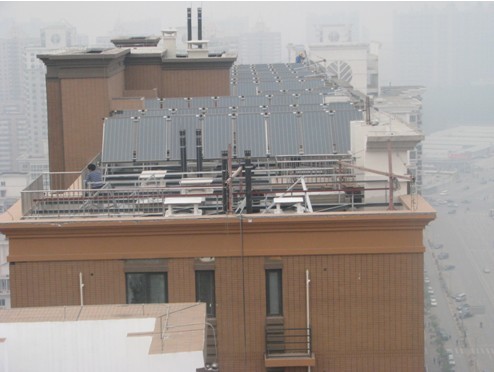

为达到工程项目的整体节能标准，对于住宅的热水供应设计采用太阳能源。9#楼总计住户为392户，由于屋面条件所限，可安装的太阳能面积无法满足全部住户的用水要求，因此在设计时，太阳能热水系统只提供14层以上210户的洗浴热水。太阳能热水系统选用集中集热分户储热方式。集热器安装于屋面，缓冲水箱安装于屋面设备间，分户水箱安装于住户卫生间和主管道进行热交换。工程于2012年05月30日完工。
二、技术、经济指标
1、太阳能保证率。
根据屋面情况，太阳能集热器的大可摆放面积为210㎡。太阳能系统的保证率达到60％。
2、太阳能集热器的效率
北京地区太阳能系统集热效率在50%以上。
3、防冻措施
北京冬季温度低于零下，使用九阳很好技术–排空系统，保证系统不冻结，正常运行。
4、经济投入
本案预计，平均每户投资约4380元。系统使用年限为30年。
三、设计方案
1、设计内容
（1）太阳能集热系统设计与安装；
（2）太阳能供热与户内水箱的换热系统设计与安装；
2、设计难点
针对于中高层的住宅的太阳能热水系统项目，其设计难点主要有以下几个方面：
（1）平板太阳能集热系统的防冻解决。
（2）各分户水箱之间的热量平衡问题解决。
（3）分户水箱与主干供热循环管路之间的热量平衡问题；
（4）太阳能户内供热系统的压力平衡问题。
3、设计方案
3.1系统运行原理设计

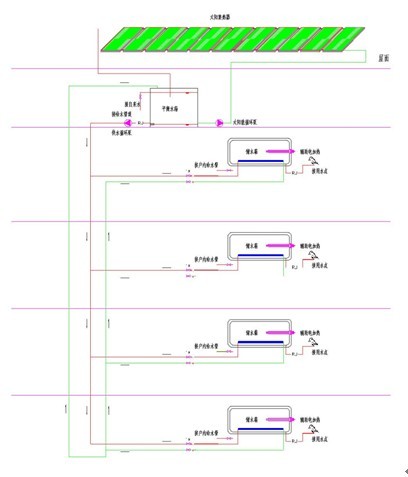

（1）集中集热分户储热太阳能热水系统原理图

（2）系统工作基本原理说明：
1）太阳能集热系统采用温差循环的工作方式；系统的供热采用二次交换、动态定温循环的方式进行；
A、系统循环泵控制：采用温差控制。采集太阳能集热器温度T1和热媒水回水温度T2，当T1>T2且达到设定温差时，循环泵开启。在循环加热过程中，当T1和T2温差小于等于设定温度时，太阳能加热循环泵关闭停止循环加热，直到温差再次达到一定温度时，继续循环加热。
B、防冻控制：太阳能集热器安装高度升高1米，如此，当太阳能循环泵停止的时候，太阳能集热器中的水和管道中的水沿着集热器安装坡度自动排空至水箱中，实现排空防冻。
C、系统供水泵根据平衡水箱的温度进行控制；当平衡水箱温度高于设定值时，系统水泵循环，通过二次换热的方式将热量交换至各户内储水箱进行储存；当平衡水箱温度低于设定值时，系统水泵停止运行。平衡水箱的供水温度设定值采用动态阶梯调节，根据系统回水温度的变化进行增减，保证太阳能系统效率的大化。
D、在各户进水箱管道上安装电磁阀。在距分户水箱近的主管道上与分户水箱中安装温度传感器，当检测到温差达到设定温差上限时，电磁阀打开，太阳能系统与分户水箱中的水开始换热；当控制器检测到温差达到设定温差下限时，电磁阀关闭，换热过程结束；可有效避免用户水箱中的水与室外管线中的水产生串热现象。
E、各用户用水时，检查户内储水箱的温度，当温度达到用水要求时，可直接使用；当温度无法达到用水要求时，采用电加热进行辅助加热。辅助加热通过手动启动，当达到一定温度时，辅助加热自动停止。
2）太阳能集热器统一布置于屋面；顶部设置平衡水箱一台，共主要功能为太阳能吸热量的缓冲存储以及满足集热器及管道的排空要求；
各用户内设置承压储水箱，容量按户型及人口数进行确定；根据要求，为每户选择容积为80L的水箱。水箱为卧式，安装在卫生间内墙上，既美观又节省空间。水箱上装有控制器，可以调节水温及启动电加热。
3）一次系统补水采用手动补水方式，系统更可靠。补入的水是经过处理的软化水，以防止系统结垢。补水系统含双重保护：浮球阀作为一级保护；液位压力传感器结合电动阀作为二级保护，当浮球阀作用时，电动阀处于常开状态，当浮球阀失灵时，液位压力传感器达到上限，电动阀关闭停止上水，并采取有效措施防止水锤噪音的产生。
3.2太阳能集热器配比及保证率计算。
根据屋面情况，太阳能集热器的大可摆放面积为210㎡。北京地区属于我国太阳能利用的二类地区——资源较富区，按照规范要求，太阳能系统的保证率应达到60％为宜。
根据GB/T50364-2005《民用建筑太阳能热水系统设计规范》,直接系统太阳集热器的采光面积可以按如下公式计算：

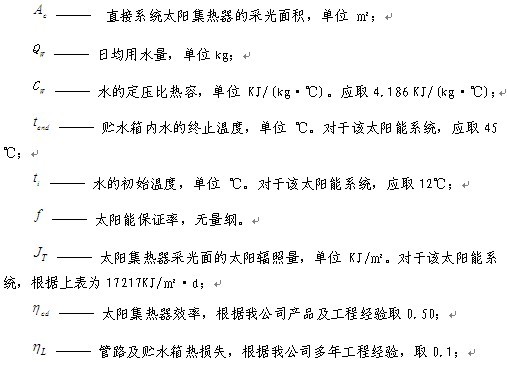

式中：

经计算，由于可摆放太阳能集热器面积有限，若向1-28层共计392户供热，此时太阳能系统的保证率约为30%，不满足设计规范要求。若向14—28层共计15层210户供热，此时太阳能系统的保证率为61.6%，可满足规范要求。
3.3户内水箱设计：
（1）水箱型式：分户水箱选择卧式；
（2）水箱容量：卧式水箱的常规规格为60L；住宅热水系统中，分户水箱的位置为卫生间；
（3）水箱结构：卧式水箱应选择“胆中胆”换热的形式，水箱内设置镁棒。
（4）水箱材质：采用内胆搪瓷，保温为聚氨酯，其厚度宜为40-50mm；外包为彩板或镀锌板等；
（5）水箱承压能力：水箱在设计时需要考虑承压能力；外胆承压要求0.6MPa以上；内胆设计承压力应根据系统的形式、建筑物的高度等条件，保证其能满足系统运行时的大工作压力，且有一定的承压富裕系数。

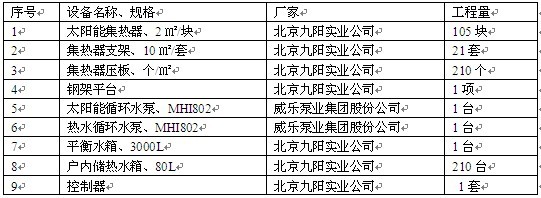

3.4设备配置清单

3.5主要技术措施：
3.5.1热水循环系统压力的问题
该项目中，系统平衡水箱安装在83m高处，静压即0.83Mpa，由系统循环水泵将平衡水箱内的热水循环至户内各水箱中，则户内储热水箱所承受压力较大。若1-28层用户全部采用太阳能，低层用户水箱承受水压过大，若水箱或管道一旦漏水，容易造成事故。而管道采用减压措施势必造成高低层用户所获得的热量无法平衡，并且减压后回水压力变小，底层又无法安装增压泵。所以不建议采用此种办法。若向14—28层供热，则不存在上述问题。
3.5.2户内水箱与供热水管道的热量平衡问题
在各户进水箱管道上安装电磁阀。在距分户水箱近的主管道上与分户水箱中安装温度传感器，当检测到温差达到设定温差上限时，电磁阀打开，太阳能系统与分户水箱中的水开始换热；当控制器检测到温差达到设定温差下限时，电磁阀关闭，换热过程结束；可有效避免用户水箱中的水与室外管线中的水产生串热现象。
3.5.3平板太阳能系统的防冻
本系统采用排空防冻很好技术。太阳能系统的排空防冻技术是公司的很好技术，经过大量的工程实践证明，采用此种防冻措施可靠性好、热损失小，可使系统效率达到大化。。在系统设计时，平衡水箱安装位置为屋面，无法满足排空的高度位置要求，因此在设计时，太阳能集热器采用支架架空的方式安装。
3.6系统优势
（1）排空防冻，系统永远不冻
排空防冻措施有效解决了电伴热带防冻措施一旦伴热带故障，系统及设备迅速冻坏问题，同时又避免了防冻液防冻措施因防冻液的泄露造成的不安全事故。
（2）独立操作，用户互不干扰
用户可根据自己用水及洗浴特点，选择是否开启辅助能源、开启辅助能源的时间及选择用水温度。
（3）水电自理，管理方便省心
太阳能仅仅作为预加热热源，太阳能产生的热水通过盘管和各户进行换热，用户洗浴用水来自自家。不存在水费的分摊问题；太阳能不足时，用户开启辅助能源，辅助能源在分户水箱内，用户可根据自身洗浴特点进行自由操作，不存在电费的分摊问题。
（4）动态温差供热，太阳能系统效率更高
太阳能供热系统采用动态定温循环方式。通过跟踪检测的方式实时监控供回水温差，根据监控结果调节供水温度。采用此种控制方式可使太阳能系统效率更高。
4、施工分析

在项目的施工过程中，屋面太阳能集热系统的控制主要内容为平板集热系统的排空。为达到排空的条件，需对设备及管路进行必要的坡度安装。因此，施工的控制非常重要。
对于分户系统，户内水箱的安装质量直接关系到水箱的换热效果及温度。在施工过程中，户内水箱的安装要注意以下几个细节：

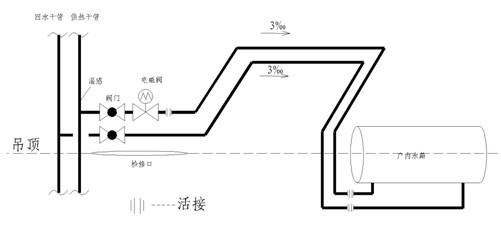

（1）热媒供水支管入户（卫生间）后依次安装为阀门、电磁阀、活接，热媒回水户内安装阀门，在有条件的情况下，管道应采用暗装方式；具体如图所示：
（2）电磁阀的位置安装应靠近主管道一端；阀门、电磁阀和活接安装尽量紧凑，安装位置吊顶处设检修口。
（3）温度传感器位置：温度传感器安装位置应保证测量点为主管道内水的温度，不得放置在死水区域；竖向紧贴主管道壁，安装位置保温务必处理好，保温材料用胶带扎紧。
（4）为了便于排气，主干管引出的供热支管线敷设应留有坡度，且坡度不小于3‰。

5、运行分析
本项目于2012年05月完工。目前处于刚刚入住的阶段，系统未经过长时间的运行。
四、自我评价与总结
本项目系统采用了目前较为常见的集中储热、分户供热的系统形式，采用平板型太阳能集热器、户式水箱为业主提供生活热水。项目采用多项九阳公司的很好、自主创新技术，如排空系统、排空阀、高效平板集热器等。在工程的设计恶意施工过程中，对于系统的排空、水箱的热量平衡、换热效率等多方面进行了优化，并在工程中得以很好的实施及运用，为住宅太阳能热水系统的设计特别是集中集热分户储热的太阳能热水系统设计积累了丰富的设计与施工经验。
