    小区集中供热水太阳能系统

上海太阳能工程-上海镁双莲太阳能公司135-6460-1168是一家以太阳能热水器生产为主的太阳能工程厂家,公司在太阳能行业有做过的工程案例有:平板太阳能热水器,阳台壁挂式太阳能热水器,分体太阳能,平板分体太阳能热水器工程,等,公司承接太阳能热水器工程,太阳能采暖,太阳能发电,太阳能空调等。
如果您有这方面的需要,我们可以免费给您勘察现场,给您免费做方案与预算报价等,一套太阳能热水工程设备系统,所投资成本是现在所用能源三年费用的上一套太阳能热水工程设备,前三年收回投资成本后可以免费使用七到十年以上,节能环保省钱看得到。
集中供水就是采用同一供水的方式,不再单独给每户设一台太阳能了。将所有的集热器集合起来和储水箱之间通过强制循环的方式进行集热,集热器放置于楼顶平台上或者造型上面,通过被动循环将集热单元吸收太阳光而得到的热量传输到储水箱,从而得到热水(热量)的大型集中系统。

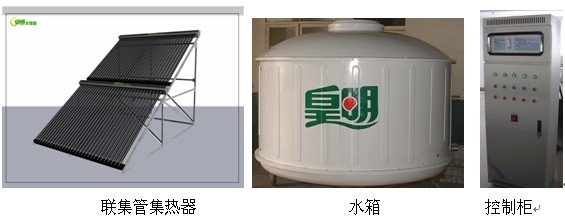

一、系统主要包含部件:
集热器、储水箱、控制系统、管道系统等(组成部分类似于分体系统)。

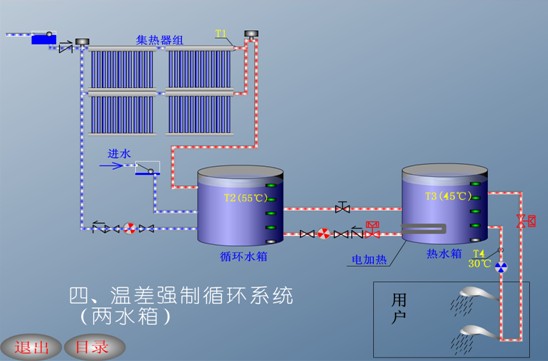

二、系统运行原理及说明:

运行原理说明:
1)、采用2个水箱:一个作为集热水箱,一个作为恒温供水水箱。置于楼顶承重位置,24h供应热水。
2)、自动补水:系统采用电磁阀自动补水,当水箱B内水位低于设定水位时打开电磁阀进行补水。
3)、集热温差循环:在储水箱A与集热器之间进行。当集热器内水的温度T1比储水箱A内水的温度T2高5℃以上,集热循环水泵P1自动启动;当二者之间的温差小于2℃时,P1停止运行。
4)、防冻循环:当T5低于5℃时,P1自动启动;T5达到15℃时,P1停止运行。
5)、管道定温循环:当室内用水管道上的探测温度T4低于35℃,循环泵P2打开,循环泵P2将管道中的冷水打入水箱;当T4达到40℃时,循环泵P2关闭。
6)、辅助加热:控制柜有3次定时加热和智慧加热,当储水箱B温度低于40℃时,启动电加热,达到50℃时停止,满足用水温度。
7)、供水计量方式可以采用热水表或者IC卡的形式进行计量,还可以通过远程监控方式,由我们公司总部直接对系统现场情况进行监控,以保证系统的正常运行。
三、举例说明
1、场地情况
此建筑为邯郸×××生活区锅炉房厂区,可利用面积为锅炉房顶及院内面积,面积东西长约30米,南北约42米,水箱采用甲方原有3个水箱,利用原供水管网为用户提供热水。
2、用水情况
该太阳能热水工程为住宅用户热水工程,太阳能三高集热站放置在锅炉楼顶及院内上空,水箱在锅炉房2楼内。满足720户全天候用水,每天可提供60℃热水量为60吨以上。不够的热量由燃油锅炉提供。
3、其它情况:辅助能源采用电加热。
4、气象资料

1)、基础水温:本方案在设计时冷水计算温度取15℃。此温度为春秋季的自来水的基础水温。
2)、地理位置:邯郸市,东经114°29′,北纬36°36′
3)、气象资料

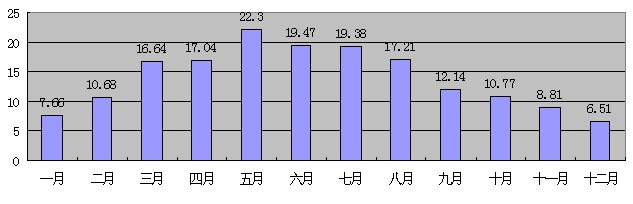

根据国家气象中心提供的《中国气象辐射资料年册(2001年)》全国各地水平面总日射月均日辐照量及年总辐照量数据(单位MJ/m2),水平面总日射月均日辐照量资料如下:
六、系统原理图

运行原理说明
1)、系统利用甲方原有的3个水箱作为集热和保温水箱,水箱均在2楼,锅炉房内的2个水箱(B-1、B-2)作为保温供水水箱;室外的水箱(A1-1)作为太阳能集热水箱,采用温差强迫循环方式。
2)、自动上水:当水箱B水位低于设置水位时,电磁阀DCF-1自动打开上水,当达到设置水位时,电磁阀关闭,停止上水。
3)、温控进水:当水箱A温度超过水箱设置温度5℃时,并且低于满水位时,电磁阀DCF-1自动打开上水,当达到设定温度或满水位时,电磁阀DCF-1自动关闭,停止上水。
4)、无水进水:储热水箱水位显示为0时,立即进水到2级水位。
5)、温差循环(集热器与水箱间):集热器温度T1与水箱A中的水温T2-1温差≥5℃(现场可调)时,对应的温差循环泵P1自动启动开始温差循环,当两者温差≤2℃时,循环泵P1自动停止。
6)、温差循环(水箱间):集热水箱A中的温度T2-1与保温水箱B中的水温T2-2温差≥8℃(现场可调)时,循环泵P2自动启动,将水箱B中的低温水打进保温水箱A,同时水箱A中的高温水进入水箱B,当两者温差≤2℃时,循环泵P2自动停止。
7)、高温断续循环:当集热器温度高于95℃,且仅高于水箱A温度2~10℃范围内时,对应的循环泵P1每循环15分钟,停30分钟(防空晒)。
8)、管道循环:当室内管道上的热水温度T3-1低于40℃时,电磁阀DCF-2自动打开,管道循环开始,当T3-1达到45℃时,电磁阀DCF-2自动关闭循环结束。
9)、防冻循环(集热器与水箱间):室外温差循环管路中温度T4低于5℃时,对应的循环泵P1启动,温度上升到10℃时停止,防止管路被冻结。
10)、电热带:当室外管道温度T4低于8℃时,电热带自动启动为管道加温,当T4温度上升到12℃时,电热带自动断电。
11)、辅助加热:水箱B中的水温低于55℃时,辅助能源对水箱中水进行加热,到达60℃时自动停止。
12)、其它要求:实现远程控制。
6、联集管集热面积
根据国家标准GB50364-2005《民用建筑太阳能热水系统应用技术规范》
依据场地情况系统安装集热面积1162.08㎡,约能日产温升45℃(15℃-60℃)的热水57.7吨。不足的热量和冬季和阴雨雪天气等辐照量不足的情况下,由辅助能源提供。

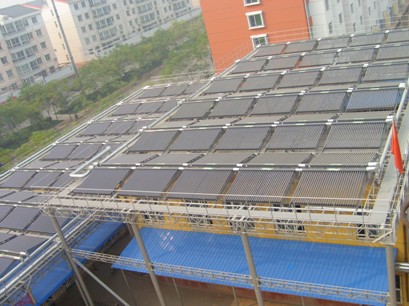

7、工程图片:

其他结合方式,如下图所示:
