第五节、太阳能热泵实例（石家庄速8酒店中央空调系统工程）
——该设计案例由山东中南科莱空调设备有限公司提供
一、系统设计方案
1、工程概况：
1．1项目名称：石家庄速8酒店中央空调系统工程。
1．2工程概况：石家庄速8酒店位于河北省石家庄市。
方案：拟采用风冷冷（热）水机组+空气与太阳复合能源中央空调热水机组解决供冷、供热和客房洗浴用水。
1.3功能要求：供冷、供热和洗浴用水
1.4建设地点：石家庄市
2、设计依据：
本工程中央空调系统的方案设计依据如下：
本工程设计方案所采用的设备生产、安装、调试、验收的相关国家标准和规范如下：
（1）《商业或工业用及类似用途的热泵热水机》GB21362-2008
（2）《二次供水设施卫生规范》GB17051-1997
（3）《给水排水制图标准》T50106-2001
（4）《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002
（5）《建筑给水排水设计规范》GB50015-2003
（6）《单元式空气调节机技术条件》ZBJ73046-90
（7）《工业企业噪声控制设计规范》GB87-85
（8）《采暖通风与空气调节设计规范》GB50019-2003
（9）《公共建筑节能设计标准》GB50189-2005
（10）《建筑给排水及采暖工程施工质量验收规范》GB50242-2002
（11）《通风与空调工程施工质量验收规范》GB50243-2002
当地气候参数：

3、空调设计需冷热负荷：
夏季总冷负荷为：220KW
客房：1200*120W/1000=144KW
大厅：100*160W/1000=16KW
餐厅：200*300W/1000=60KW
冬季总热负荷为：150KW
客房：1200*100W/1000=120KW
大厅：100*100W/1000=10KW
餐厅：200*100W/1000=20KW
洗浴用水热量为：100*2*0.080T*66%=10.56T
4、主机房设计：
空调主机是整个系统的核心部件，它的选型直接关系到整个系统能否正常工作、工作效果、运行是否稳定以及长期运行经济性等关键问题。根据本工程实际情况总结，我公司提供的设计方案如下，以供甲方参考：

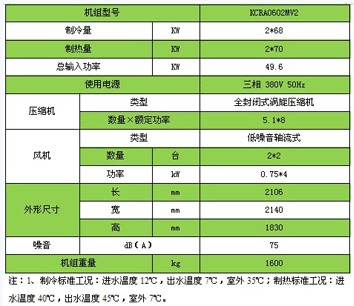

Sci-regrow风冷模块式冷热水机组性能参数表

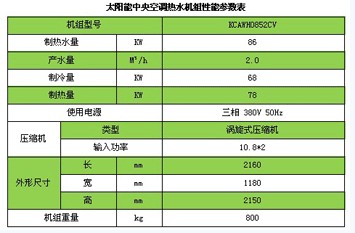

本设计方案所选“Sci-regrow”牌空气与太阳能中央空调热水机组主要解决酒店热水之需，而风冷模块式冷热水机组保证满足酒店空调要求，均能达到并优于设计要求。
说明：
1）、本设计方案所选Sci-regrow风冷模块式机组和太阳能中央空调热水机组保证满足本工程空调要求，达到并优于室内温度和热水供应的设计要求；
2）、夏季制冷时，风冷模块式机组和太阳能中央空调热水机组同时开启，太阳能中央空调热水机组制冷同时制热水；当房间温度、热水供应达到要求时，机组自动调节开启。
3）冬季制热时，风冷模块式机组开启制热，太阳能中央空调热水机制热水，当房间温度达、热水供应到要求时，机组自动调节开启。

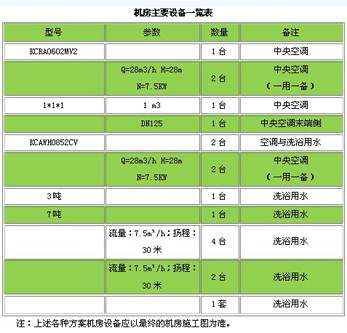

机房主要附属设备选型：

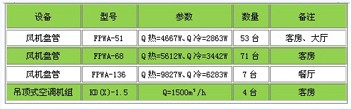

5、末端设计
整个工程采用新风系统。末端采用风机盘管。

二、设备先进性介绍
1、风冷模块冷热水机组
(一)风冷模块机组概述
模块化风冷冷热水机组是为了满足工业和建筑物空调的需要而发展起来的一种冷水机组，它由多台小型风冷冷热水机组单元并联组合而成。省去了一套复杂的冷却水螅统和锅炉设备，并以空气作为冷热源既节能又环保，安装使用方便快捷，接上电源即能使用。我公司风冷模块机组广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统，并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性空调系统的不同使用要求。

（二）、产品种类及规格：
我公司风冷模块机组标准型系列产品分单冷型、热泵型两大类；根据冷凝器形式不同，又分为V型、U型两种；每个模块的总制冷量为68KW；每台主模块可以带6台子模块，制冷量可以在68～476kW之间任意调解。
（三）、品质与服务
▲Sci-regrow风冷模块冷热水空调机组的设计、生产、销售严格按照质量保证体系运行，确保产品质量。
▲机组坚持选用好的材料和性能佳的制冷配件用于产品的制造，虽然这意味着成本的增加和利润的减少，但用户会因此而没有风险。
▲具有国际先进的《风冷机组实验室》，用于风冷机组的设计、开发与实验研究及产品出厂测试。每一个零部件在安装到机组之前都必须经过严格的检验，每一台机组都必须经过全性能的测试后才允许出厂。
▲科莱睿光风冷冷热水空调机组系列产品经国家空调质量中心测定，各项指标均高于或达到国家标准，产品质量稳定，运行可靠，得到了国内外广大用户的好评，市场占有率连年上升，一直处于国内领先水平。
▲优质的产品同样需要优质的服务，顾客至上是我公司一贯坚持的原则，中南科莱的服务并不限于与产品有关的方面，而是全方位的。包括系统设计、辅助配套、施工安装、用户培训、调试维修等。
（四）、工作原理
（1）机组流程图

(2)制冷循环
在机组制冷时，压缩机1吸入气液分离器11中低压制冷剂气体，经压缩机增压后排出高压气体，经过四通阀2至风换热器3，在风换热器中经风扇4使空气循环带走热量，冷却为高压液体，经大分液头12汇集后，通过单向阀，流入贮液器6，此时，若有未冷凝的气体，则充于贮液器6顶部。液体又通过贮液器底部经干燥过滤器7后，去除水份和杂质，再经由视镜8后至膨胀阀9，高压液体经膨胀阀节流后，减压膨胀变为低压的制冷剂液体。经过单向阀5中一个单向阀和小分液头13后均匀进入水换热器10中，在此，制冷剂在换热器套管内吸热汽化，而套管外的水被冷却，达到使用要求。低压气体从水换热器中出来，经四通阀2后到气液分离器11中出来，经气液分离器至压缩机吸气口，并保证回压缩机的流体全部为气体。至此，完成一个制冷循环。
（3）制热循环
在机组制热时，压缩机1吸入气液分离器11中低压制冷剂气体，经压缩机增压后排出高压气体，经过四通阀2至水换热气10，在水换热气中高压气体放热冷却为高压液体，而套管外的水被加热，达到使用要求。高压液体经小分液头13汇集后，通过单向阀组5中一个单向阀，流入贮液器6，此时，若有未冷凝的气体，则充于贮液器6顶部。液体又在储液器6底部，经干燥过滤器7后，去除水份和杂质，再经由视镜8后至膨胀阀9，高压液体经膨胀阀节流后，减压膨胀变为低压的制冷剂液体。经过单向阀5中一个单向阀和大分液头12后均匀进入风换热器3中，在此，制冷剂在换热器套管内吸热汽化，而铜管外由风扇4使空气循环，提供热源。低压气体从风换热器中汽化出来，经四通阀2后到气液分离器11中，经气液分离器至压缩机吸气口，并保证回压缩机的流体全部为气体。至此，完成一个制热循环。
（五）、主要技术特点：
（1）、精选名牌配件，机组高效、节能、耐用：
机组的压缩机、冷凝风机、膨胀阀、旁通阀、蒸发器、冷凝器、
微电脑控制器等关键元器件均选用知名品牌厂家的产品，确保机组
高效、节能、耐用。
（2）、完备的机组控制功能，多重安全保护措施、确保机组安全运行：
风冷模块机组的控制器分为主模块和子模块两种，其硬件结构完全一样，在软件上分主模块和子模块，以方便用户使用。主模块控制器、主要控制水泵、压缩机、风机、四通阀、键盘管理、LED显示器的管理，以及各子模块的管理、查询各设备的工作状态、故障分析、报警。子模块控制器接受主模块的控制命令，完成机组的工作过程。
主模块控制器多可带6台子模块。
每个模块的两个制冷（制热）系统独立控制。除霜过程独立运行。
控制机组启停采用新型算法，减轻系统的超调和欠调，使机组运行平稳、满足制冷及制热要求。
控制参数可在线设定，具有断电保护功能，停电后常数不丢失。
智能柔性控制，可根据不同地区的气候条件设定除霜参数和控制方案；除霜过程采用仿人工智能控制、使除霜更加有效，同时，提高了机组运行效率。
各模块参数和设备运行状态采用循环显示方式，巡回扫描键盘，查找迅速，显示稳定。
正常工作时，LED显示器仅显示主模块机组及工作状态，一旦发生故障，就自动显示报警模块的参数，状态，以方便用户维护。
机组控制器设有R232标准接口，可以连接电视监视器和打印机，也能与楼宇管理系统，DDC连网。
（3）、智能化程度高、运行效率高、节约能源
依据模糊控制原理，机组内的电脑检测和控制系统按外界负荷量大小，适时启停机组各模块，全面协调和控制整个冷水机组运行，并记录机组的运行参数。
可以使风冷冷水机组制冷量与外界负荷同步增减和佳匹配，使机组一直高效率运行、从而节约能源。
（4）、高可靠性、方便性、高寿命
采用适应低温工况的新型涡旋压缩机，在宽广的温度和压力范围内均可高效运行。同时系统的回液、回油、抗液击能力高，提高了压缩机的使用寿命。
模块机组在运行中，如果外界负荷发生突变或某一个制冷系统出现故障，通过电脑可自动地使各个制冷系统按步方式顺序运行，启用后备的制冷系统，提高整个机组的可靠性。
机组中各模块单元小，结构紧凑，可以灵活组装，有效地利用空间，节省占地面积和安装费用。
机组可采用不等量的模块单元可以组成制冷量不同的机组，可选择的制冷量很宽。
模块化冷水机组设计简单，维修不需要经过专门的技术训练，可以减少初维修费用投资。另外，用微处理机发挥其智能特长，使各个单元轮换运行的时间达到相等，从而延长了机组寿命，降低运行维护费用。
机组启动电流低
机组启动时由电脑逐台启动，其大冲击电流为一台压缩机的启动电流加上正在运行的设备工作电流。故安全性高、对变压器要求低。
（5）、高效率的换热器
机组冷凝器采用内螺纹管，独特的V形和U形结构，两套系统彻底分离，运行时互不影响，使机组的迎风面积更大，换热效率增加。同时具有除霜均匀，运行节能、除霜时水温不降低等特点。
(6)、适应性广
机组钣金结构由铝合金和不锈钢构成，抗锈蚀能力强，适应各种气候环境。同时运用先进的设计思想，采用特殊形式的加大换热器，低压力损失的系统设计，以及高效压缩机和可靠完善的控制方案，使机组在室外温度-15℃～45℃范围内，平稳运行。
(7)、依托先进的性能测试装备,确保机组性能稳定，运行安全、可靠：
山东中南科莱空调设备有限公司拥有先进的《国家级检测中心》，每一台空调机均在厂内进行严格运转试验，确保机组在恶劣的工况下安全、可靠地运行,出厂的产品都是合格品。
(8)、匹配高效、低噪风机：
①冷凝风机:
采用名牌厂家的轴流风机，其风机运行参数准确，机械效率高，振动小、噪声低，无故障运行时间长。
②耐用的风机电机：
冷凝风机电机外壳为铸铝合金，耐腐蚀、寿命长；整机经过严格的动、静平衡试验，效率高，振动小、噪声低。
2、太阳能热泵热水机组
（一）、机组概述：

太阳能中央空调热水机组是公司研制开发的系列空调产品之一，该机组可与风机盘管或柜式、吊顶式空气处理机各新风机一起组成半集中式空气调节系统，因此具有风机盘管系统的诸项特点，布置灵活、外形美观、节省建筑空间、调节方便，可以单独停、开而不影响其他房间，运行噪声低。
太阳能中央空调热水机组分为单冷型和热泵型，其中热泵型全热回收风冷热泵机组集制冷、制热、制热水功能于一体，既可供冷，又可供热，更能为用户免费提供卫生热水；能实现夏季降温，冬季采暧，四季免费使用卫生热水的多功能新型节能设备。大限度地将机组COP值提高到6.5以上，充分利用冷热交换过程的能量从而达到节能目的；并且因无需再建造锅炉房制热水，从而保证了环境的安全和清洁。此机组特别适合于要求全年性空调而冬季寒冷地区。
太阳能中央空调热水机组采用空气冷却方式，省去了冷却水系统所必不可少的冷却塔、冷却水泵和管道系统，避免水质过差地区，造成冷凝器结垢、水管堵塞，还节了水资源，是目前冷热水空调设备产品中，保养维修经济、简单的机种。
（二）、机组独特优点
（1）精选名牌配件，合理匹配，确保机组高效、节能、耐用
1、压缩机性能：
采用世界知名品牌压缩机，能效比高，其性能和质量可靠。
2、冷媒系统元件性能：
膨胀阀、电磁阀、温控器、压力表等均采用欧、美等高品质产品，精确耐用，性能可靠。
风冷换热器采用独特的翅片形状及结构,铝翅片由进口专用加工设备整体冲压制作而成，在使传热效果显著提高的同时，表面不易积灰，也便于清洗，防止病菌在翅片上滋生，确保换热器良好的换热能力,适合空气含尘量大、粉尘偏多的中国国情，
蒸发器采用内螺纹高效换热管，表面经过特殊处理，换热管采用进口材料，换热效率高,传热系数大，抗污垢、耐腐蚀，使换热器的耐用度大大提高。
热回收器采用外螺纹高效换热管，外表面加工过程经过特殊处理，提高了换热器的表面清洁度，从而确保了换热器的高效换热能力。换热管采用进口材料，换热效率高,传热系数大，抗污垢、耐腐蚀，使热回收器的使用寿命大大提高。
3、机体结构：
采用槽钢底座与优质冷轧钢板形成骨架结合而成，坚固耐久，不易变形。箱板为优质冷轧钢板直接加工而成，外表磷化喷塑处理,塑面牢固，色彩高雅；可置于室外，防腐防锈，经久耐用，无需建造专用机房。
电控箱采用优质冷轧钢板制作而成，具有完全防雨设计及散热设计，表面同样经磷化喷塑处理。
风冷换热器采效能：专为国内夏冬二季温湿度变化过大而设计的加大型风冷换热器，有利炎夏时48℃高温下的散热，降低冷凝温度，提高机组的制冷效能，同时也有利于冬季室外温度较低时的蒸发吸热效能。
4、自动除霜功能：
采用温度与时间二者合一控制法，配合高温冷媒循环，达到除霜功能。
采用温度、湿度、时间三种功能一齐配合不同地区之湿度变化可操作选定而达目前先进之化霜技术要求。
5、保护装置：
①机组具备的功能：
机组启停控制
远程、近程控制选择
机组程序设定
回水温度控制设定
高水温低水温限定报警
防冰冻保护设定
压缩机启停程序管理
压缩机手动管理
机组定时管理
水泵管理
全功能运行参数显示
故障报警及诊断功能
②机组具备的保护功能：
压缩机相序保护
压缩机过载、过热保护
冷凝风机、电机设置过热保护
压缩机设有高、低压力保护装置
系统设有必备的安全阀、放气阀、排污阀
热泵机组配备了能量调节阀，确保机组低温运行安全、可靠
防冻保护
系统设有断水保护
6、节能功效：
制冷系统多回路设计，提高机组的可靠性和抗干扰能力
该系统机组如采用二台或二台以上的压缩机时，均按每一台压缩机为一个制冷回路进行设计。每台压缩机之间互为备用，从而提高了机组的可靠性和抗干扰能力。可自动随负载之大小而卸载或加载，达到一年四季随时节能的效果。
7、控制功能
机组采用先进的微电脑控制，机组控制智能化，中文显示，控制界面友好。
自动化控制水平先进，机组机电一体化程度高，功能齐全，能实现机组启停程序管理、定时控制、水泵管理、全功能故障报警及故障自我诊断功能等。同时具备RS482/RS232通讯接口，方便用户实现的机组的集中监控和远程监控。
机组全部电器元器件都具有防触电保护。
软件采用三级密码保护，防止程序和设定参数被随意更改；
当机组发生故障时，机组立即自动停止运行，报警输出故障信号并显示故障原因及故障所处的地方,以便于故障排除和机组的及时维护。
水泵的启停由电脑控制，并与压缩机、冷凝风机进行联锁控制；压缩机受电脑控制，供液阀和压缩机同步动作；
8、微电脑控制特点：
该电脑控制系统主要有以下特点：
按程序自动控制压缩机按步骤启动/停机或卸载，保证机组安全并达到节能的效果；
按程序自动控制风扇的启动/停机或调节其转速，以保持稳定的冷凝（或蒸发）压力，稳定工况，保护压缩机。
具有先进的和突破性的除霜程序：可根据不同地区、季节、外气温度、湿度以及冷媒管的温度等五种信号自动控制除霜开始和结束，自动调节除霜时间和周期。
自动控制压缩机、四通阀、电磁阀、按次序动作，进而实现真正及时和彻底的化霜。解决了国内外空调界长期困难的热泵除霜问题。
具有完备的故障检测系统，可自动发现各种故障并发出警报，及时切断机组全部或部分电源，确保机组安全，具有特别的水流量保护和双重防冻、防热保护使水系统和冷煤系统同样安全。
可根据用户的要求，配合用户专业的工程师操作后，可设置完备的时间自动控制系统，控制机组按时间自动开机和停机
（2）、安装调试，维护管理方便快捷
机组以整机形式出厂，低压部分出厂前包好了保温层，系统已经充氟加油，运抵现场后只需进行水管路的连接。接通电源后，即可开启机组。
电脑将按程序自动启动水泵电机、压缩机和冷凝风机，并对机组的制冷、制热、延时、联锁、保护和温度的自动调节等进行协调控制。此后，机组在电脑控制下按设置的温度进行，并根据蒸发器进水温度的变化自动进行制冷、制热的能量调节。
机组安装灵活，既可现场控制也可远程控制，其压缩机、制冷配件及电控系统均置于机组下部为开放式结构，没有任何面板，容易进行检查及维护。
三、售后维修保养服务承诺及措施
我公司销售的科莱睿光中央空调为明确责任，特做以下承诺：
1、免费对设备进行现场调试：
我公司对客户所购机组进行免费调试，客户应于机组具备调试条件前3天以书面形式通知我公司服务部，以便我司安排调试人员在客户要求的时间内到达现场进行调试。
2、免费保修期：
机组调试后12个月内为免费保修期。
3、终身维修服务：
在免费保修期内，我公司售后服务工程师每年免费对机组进行维护、保养；实行终身维护，如需更换零部件则只收取零部件成本费。
4、服务及时、周到、完善：
为解除用户售后的后顾之忧，我公司配备了强大而专业的售后服务部，在全国各地区有二名以上的专门售后服务人员。本公司储备了充足的各种备件。我公司承诺保证维修人员在接到客户要求维修服务电话并确认后，省外24小时、省内8小时、市内4小时内派专业维修人员到现场；如需更换配件的，配件到位时间长为72小时；处理问题的时间视故障情况而定；务必做到售后服务及时、周到、完善。
5、免费为客户培训机组操作人员：
提供技术咨询和相关技术资料，免费为需方人员2-3人进行技术培训，使其掌握使用产品的性能、特点以及使用操作方法；帮助用户了解产品的新动态和发展趋势，特别是该产品在使用中的注意事项及日常维护内容。
